H44H型旋启法兰式止回阀技术规范

一、H44H型旋启法兰式止回阀技术规范适用范围

行业领域

本标准适用于石油、石化及相关工业领域。这些行业对阀门的可靠性、安全性和耐腐蚀性等性能要求较高，因为阀门在输送石油、天然气、化工原料等介质过程中起着关键作用。

H44H型旋启式止回阀采用螺栓连接阀盖，单瓣旋启式，是国际通用的旋启式止回阀结构。其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。

GB/T 12235 - 2007《石油、石化及相关工业用钢制截止阀和升降式止回阀》是规范相关阀门设计、制造、检验等环节的重要标准，以下是详细介绍：

阀门类型与参数范围

涵盖钢制截止阀和升降式止回阀。其中，截止阀的公称压力范围为 PN16 - PN420，公称尺寸范围是 DN15 - DN600；升降式止回阀公称压力为 PN16 - PN420，公称尺寸为 DN15 - DN600。使用温度范围一般在 - 29℃ - 538℃，能够适应石油和石化工业中各种不同的工况环境。

二、H44H型旋启法兰式止回阀技术规范引用标准

引用了一系列相关标准，如 GB/T 1047（管道元件 DN（公称尺寸）的定义和选用）、GB/T 1048（管道元件 PN（公称压力）的定义和选用）、GB/T 12220（通用阀门 标志）等。这些引用标准为钢制截止阀和升降式止回阀在尺寸规格、压力等级标识、材料选用等多个方面提供了基础依据，确保本标准与其他相关标准的兼容性和协调性。

三、H44H型旋启法兰式止回阀技术规范术语和定义

明确了与截止阀和升降式止回阀相关的术语，如 “截止阀”（通过阀瓣的升降来控制介质流通的阀门）、“升降式止回阀”（依靠介质压力使阀瓣在阀体内沿轴线方向上下运动来实现阻止介质倒流的阀门）等。准确的术语定义有助于统一行业内的交流语言，避免因概念模糊而产生的误解，保证标准的准确实施。

是一种广泛应用于石油、化工、制药、化肥、电力等行业管路中的介质为水、油、蒸汽、酸性介质等的设备。它是一种安装在管路中起防止介质倒流的作用，可以有效防止在管路中倒流和水锤现象的发生。以下是该阀门的详细规格参数：

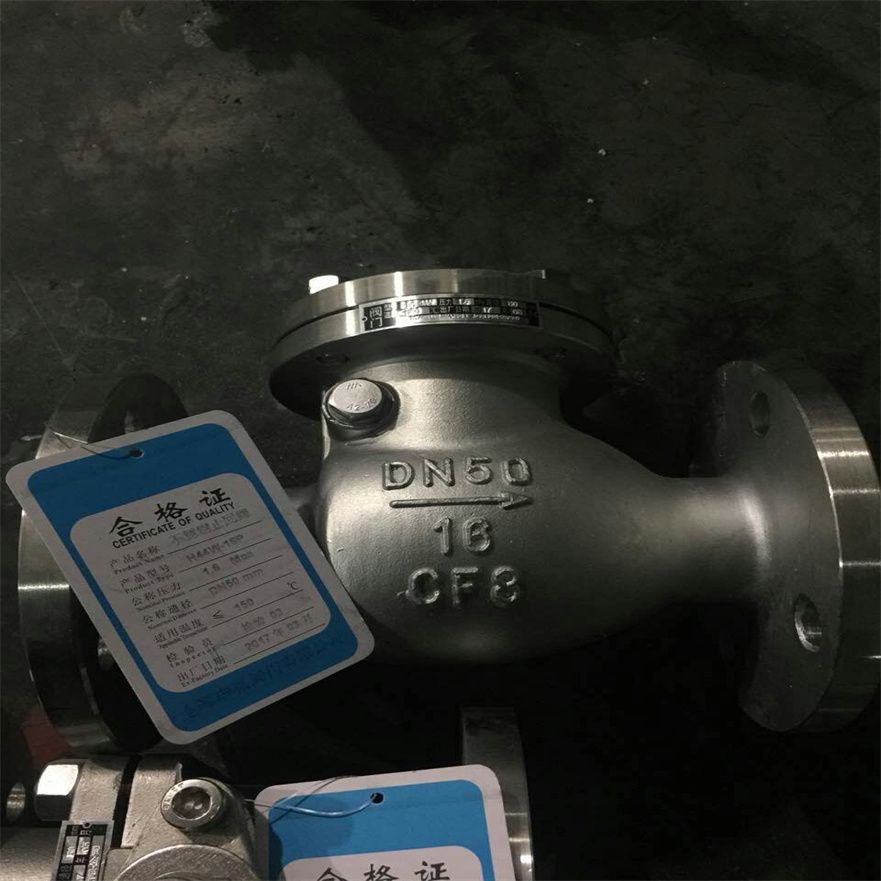

1. 阀门型号：H44H

2. 阀门材质：不锈钢

3. 阀门连接方式：法兰连接

4. 阀门结构形式：旋启式单瓣结构

5. 阀门公称压力：PN16~PN320，150LB-2500LB

6. 阀门公称直径：DN15~DN1000

7. 阀门法兰标准：GB/T 9113，DIN 2501，ASME B16.5等

8. 阀门工作温度：-29℃~+550℃

9. 阀门适用介质：水、油品、蒸汽、酸性介质等

10. 阀门特点：采用内装摇臂旋启式结构，所有启闭件均装在阀体内部；球面连接结构使得阀瓣在360度范围内有一定自由度，具有适当的微量位置补偿。

四、H44H型旋启法兰式止回阀技术规范结构形式

截止阀结构形式

包括直通式、角式等多种形式。直通式截止阀的进出口通道在同一直线上，流体阻力相对较小；角式截止阀进出口通道呈直角，适用于管道系统中空间布局受限的场合。其结构一般由阀体、阀盖、阀瓣、阀杆等部件组成，阀瓣与阀座紧密配合实现截断功能。

升降式止回阀结构形式

主要有卧式和立式两种。卧式升降式止回阀的阀瓣在水平方向上运动，常用于水平管道；立式升降式止回阀阀瓣在垂直方向运动，适用于垂直管道。这种阀门结构简单，依靠介质自身压力推动阀瓣运动，阻止介质倒流。

五、H44H型旋启法兰式止回阀技术规范技术要求

压力 - 温度等级

规定了不同公称压力对应的温度范围。例如，在较低的公称压力 PN16 下，适用温度范围相对较宽；随着公称压力升高，如 PN420，温度范围可能会根据材料性能和实际应用场景有所调整。这是因为高温和高压对阀门材料的性能影响较大，需要根据具体工况合理选择阀门的压力 - 温度等级。

材料要求

阀体、阀盖等主要部件可采用碳素钢、合金钢等材料。对于不同的介质和工况，材料的选择至关重要。如在腐蚀性较强的介质环境中，可能会选用不锈钢材料；在高温高压环境下，会采用具有良好高温强度和韧性的合金钢。同时，对密封面材料也有相应要求，如采用硬质合金、橡胶等，以保证良好的密封性能。

尺寸与公差

明确了阀门的公称尺寸、结构长度、法兰尺寸等尺寸参数。这些尺寸的标准化有助于阀门在不同管道系统中的互换性。同时，规定了各部件的尺寸公差范围，以确保阀门的制造精度，保证阀门的质量和性能稳定性。

六、H44H型旋启法兰式止回阀技术规范试验方法

壳体试验

按照规定的试验压力对阀门壳体进行强度试验。一般试验压力为阀门公称压力的 1.5 倍，但不得低于 1.5MPa。在试验过程中，观察壳体是否有渗漏、变形等情况，以验证壳体的强度是否满足要求。

密封试验

对于截止阀，主要检查阀瓣与阀座之间的密封性能；对于升降式止回阀，除了检查阀瓣与阀座的密封，还需关注阀体内部通道的密封情况。试验压力通常为阀门公称压力的 1.1 倍，通过检测是否有介质泄漏来评估阀门的密封性能。

动作试验（针对截止阀）

检验阀瓣的开启和关闭动作是否灵活、平稳。通过手动或动力驱动方式操作阀门，观察阀瓣的运动情况，确保阀门在规定的压力差和流量条件下能够正常开启和关闭。

用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放，适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

H44H型旋启法兰式止回阀技术规范结构特点

1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。

H44H型旋启法兰式止回阀技术规范应用规范

H44H型旋启法兰式止回阀技术规范主要零件材料

二、H44H型旋启法兰式止回阀技术规范旋启式止回阀技术参数

三、H44H型旋启法兰式止回阀技术规范旋启式止回阀主要特点

准确的实心销轴具有足够的强度和使用寿命。

连接环可根据 ANSI 或GB 压力等级来选择，不同的压力等级可选择不同的垫片形式。

摇杆具有足够的强度，关闭时有足够的自由度以利于阀瓣关闭。

阀体可根据要求设置旁通阀或排污阀阀门的端部连接可采用法兰、焊接等连接形式。

四、H44H型旋启法兰式止回阀技术规范旋启式止回阀规格尺寸

七、H44H型旋启法兰式止回阀技术规范检验规则

出厂检验

每台阀门出厂前都要进行全面检验，包括外观检查（检查阀门表面是否有砂眼、裂纹等缺陷）、尺寸检查（确保阀门尺寸符合标准要求）、压力试验（壳体试验和密封试验）等。只有检验合格的阀门才能出厂销售。

型式检验

在新产品试制、老产品转厂生产、产品结构或材料有重大改变等情况下，需要进行型式检验。型式检验项目涵盖标准规定的所有技术要求和试验项目，以全面评估产品的性能和质量是否符合标准要求。

八、H44H型旋启法兰式止回阀技术规范标志、防护、包装和储运

标志

阀门产品应在明显位置标注公称直径、公称压力、材料代号、制造商名称或商标、介质流向箭头等信息。这些标志有助于用户在安装、使用和维护过程中准确识别阀门的参数和特性。

防护、包装和储运

阀门应进行适当的防护，如进行防腐处理，防止在储存和运输过程中受到腐蚀。包装应具备防潮、防震、防碰撞等功能，并且在包装上要标明产品名称、规格、数量、重量、生产日期等信息，以确保阀门在储运过程中的安全和质量。
