GU高真空(压力)切断法兰式球阀操作应用案例

GU高真空(压力)切断法兰式球阀操作应用案例

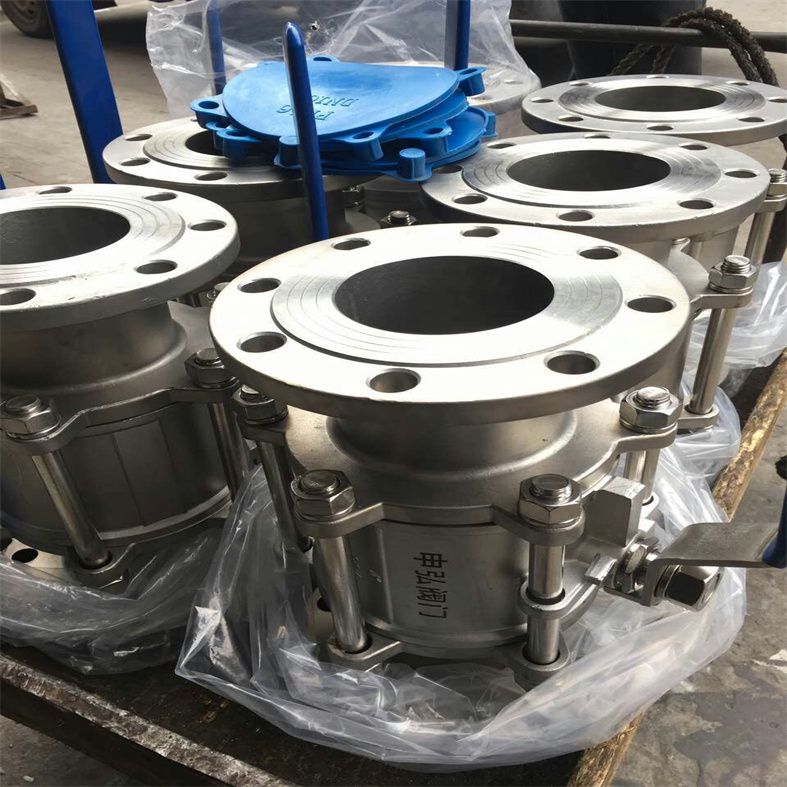

GU高真空球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。在半导体晶圆刻蚀的超净车间里，在航天火箭燃料的真空干燥系统中，在核聚变实验的超高真空腔体旁，都藏着一个关键控制元件 —— 高真空球阀。它不仅要切断或接通气流，更要在 1.3×10Pa 的极端真空环境下实现 “零泄漏”，守护着工艺精度与操作安全。作为真空系统的 “咽喉” 部件，高真空球阀的技术含量与选型科学性，直接关系到从实验室到产业化的全链条稳定运行。

一、GU高真空(压力)切断法兰式球阀操作应用案例解密核心结构：能 hold 住极端真空的 “精密组合”

高真空球阀的 “零泄漏” 能力，源于每一个部件的精准设计与协同配合，从阀体到密封件都围绕 “低放气、强密封、抗干扰” 核心需求打造。

1. 主体结构：防泄漏的基础框架

阀体与阀盖多采用 304/316 不锈钢锻造而成，部分极端场景会升级为钛合金材质，经整体加工确保结构致密性，避免因材料疏松导致气体渗透。内部流道经过精密抛光处理，表面粗糙度 Ra≤0.8μm，既能减少气流阻力，又能降低气体吸附量，避免污染真空系统。球体作为启闭核心，采用实心不锈钢或陶瓷材质，经高精度研磨后圆度误差≤0.001mm，确保与阀座的紧密贴合。

阀杆设计是防泄漏的关键一环，采用锥形密封结构搭配多层次填料（PTFE + 石墨），部分高端型号还配备波纹管密封装置，彻底阻断大气侧气体渗入真空系统。手动操作型配备带限位装置的手轮，确保球体旋转 90° 时精准到位，避免过度操作损坏密封面；气动或电动型则搭配专用执行器，实现毫秒级响应与自动化控制。

2. 密封系统：决定真空等级的核心

密封技术直接决定高真空球阀的性能上限，不同场景需匹配差异化密封方案：

普通高真空场景（10³~10Pa）：多采用四氟乙烯（PTFE）或氟橡胶（FKM）密封，泄漏率可控制在≤1.3×10PaL/s，适配食品医药、真空镀膜等领域；

超高真空场景（＜10Pa）：需采用金属波纹管 + 金属密封结构，搭配全氟醚橡胶辅助密封，泄漏率能低至＜1×10Pam³/s，满足半导体、航天等严苛需求；

高温腐蚀场景：阀座采用金属堆焊钴基合金，密封面镶嵌硬质合金，耐温可达 425℃，同时抵御酸、碱等腐蚀性介质侵蚀。

部分顶尖产品还应用纳米级密封技术，通过表面涂层优化使泄漏率降至 10Pam³/s 量级，远超行业标准。此外，防静电装置的配置能消除球体与阀杆摩擦产生的静电，适配易燃易爆的化工真空系统。

二、GU高真空(压力)切断法兰式球阀操作应用案例硬核性能优势：适配多元极端场景

相较于普通球阀，高真空球阀在性能上实现了多维度突破，完美适配高精尖领域的特殊需求：

1. 宽域真空与压力兼容

一款优质高真空球阀可覆盖从超高真空到正压的全范围工况，真空端能达到 1.3×10Pa，正压端可承受 6×10Pa 压力，实现 “一阀多用”，减少系统配件种类。这种双向适配性在真空干燥与加压反应交替进行的制药设备中尤为实用，无需频繁更换阀门即可完成多工序切换。

2. 低流阻与快速响应

球体内部空腔经光滑处理，流阻系数远低于闸阀、截止阀，确保气流顺畅通过，避免在半导体刻蚀等工艺中因气流扰动影响薄膜沉积质量。搭配气动执行器时，90° 启闭动作可在毫秒级完成，能快速隔离故障腔体，*大限度降低生产损失。

3. 长寿命与低维护

采用陶瓷球体与金属阀座组合的产品，耐磨寿命较传统材质提升 2 倍以上，部分型号使用寿命可达 10 年以上。阀门结构简单，密封件等易损部件更换便捷，配合定期清洁维护，可大幅降低停机检修频率，在连续生产的半导体工厂中优势尤为明显。

三、GU高真空(压力)切断法兰式球阀操作应用案例核心应用场景：从实验室到超级工程

高真空球阀的身影遍布多个高精尖领域，在关键环节扮演着 “隐形守护者” 的角色：

1. 半导体制造：保障芯片品质的关键

在晶圆刻蚀、薄膜沉积工艺中，高真空球阀用于隔离反应腔体与真空泵，防止不同工艺气体交叉污染。其抗腐蚀性能需耐受 Cl、CF等腐蚀性气体侵蚀，泄漏率要求＜1×10Pam³/s，否则会导致晶圆报废。国内 90% 以上的大型半导体工厂均采用高端高真空球阀解决方案，确保芯片良率。

2. 航天与科研：极端环境的可靠支撑

火箭燃料贮箱的真空干燥系统中，高真空球阀需在 - 196℃超低温与强辐射环境下稳定工作，保障燃料纯度与发射安全；核聚变装置等大科学工程则要求阀门在 10Pa 级超高真空下长期运行，为实验数据准确性提供保障。沃菲开等品牌的产品已成功适配航天领域的极端需求，通过严苛的空间环境测试。

3. 食品医药：洁净与合规的双重保障

在乳制品灌装、生物反应器等场景中，高真空球阀需符合 GMP 标准，阀内设计避免介质残留，材质选用无释放性的 316L 不锈钢与食品级密封件。其快速启闭能力可实现无菌生产线的精准控制，泄漏率≤1.3×10PaL/s 的性能能防止外界微生物污染，保障产品安全。

4. 化工能源：腐蚀工况的安全屏障

在腐蚀性介质（酸、碱）及高温蒸汽的真空处理系统中，采用哈氏合金阀体与 PPL 密封的高真空球阀，能抵御强腐蚀与 425℃高温的双重考验。防火安全设计使阀座在高温下仍保持密封性，在化工园区的真空蒸馏装置中有效降低安全风险。

GU高真空(压力)切断法兰式球阀操作应用案例主要零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。
真空球阀执行标准JB/T 6446-2004
JB/T 7673 真空设备型号编制方法
GB/T 3164 真空技术系统图用图形符号
GB/T 4982 真空技术快卸连接器尺寸第1部分:夹紧型(GB/T 4982-2003, ISO2861-1:1974 (E),IDT)
GB/T 6070真空法兰(GB/T 6070一1995, eqv ISO 1609: 1986)
GB/T 6071(所有部分) 超高真空法兰
GB/T 13306 标牌
JB/T 5278(所有部分) 铜丝密封可烘烤真空法兰
JB/T 7352 工业过程控制系统用电磁
JB/T 6446-2004  真空阀门标准代替JB/T 6446-1992 ((真空阀门技术条件》. JB/T 4077-1991《高真空插板阀型式与基本参数》、JB/T 4078-1991《高真空挡板阀型式与基本参数》、JB/T 4079-1991《高真空蝶阀型式与基本参数》、JB/T 4080-1991《高真空电磁阀型式与基本参数》、JB/T 4083-1991《真空电磁带充气阀型式与基本参数》。
依据GB/T 1.1-2000的有关规定，形成本标准的编写格式和方法，同时将JB/T 4077-1991 (C高真空插板阀型式与基本参数》、JB/T 4078-1991《高真空挡板阀型式与基本参数》、JB/T 4079-1991 (S高真空蝶阀型式与基本参数》、JB/T 4080-1991《高真空电磁阀型式与基本参数》、JB/T 4083-1991真空电磁带充气阀型式与基本参数》的内容纳人本标准，并增加了电磁高真空充气阀、高真空隔膜阀、高真空微调阀、真空调节阀、真空球阀、超高真空挡板阀、超高真空插板阀的内容〕
JB/T 6446-2004  真空阀门标准规定了真空阀门(以下简称阀门)的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
JB/T 6446-2004  真空阀门标准适用于应用在真空系统中的电磁真空带充气阀、电磁高真空挡板阀、

GU高真空(压力)切断法兰式球阀操作应用案例主要技术性能

螺纹连接结构图

螺纹连接外形尺寸

活套法兰连接结构图

活套法兰连接外形尺寸(GB6070)

快卸法兰结构图

快卸法兰连接外形尺寸(GB4982)

四、GU高真空(压力)切断法兰式球阀操作应用案例2026 年选型避坑指南：三步选对 “真空卫士”

高真空球阀选型需精准匹配工况，任何参数错配都可能导致系统失效，遵循以下三步法可有效避坑：

第步：明确核心工况参数

真空等级：普通真空（10~10³Pa）选 PTFE 密封，高真空（10³~10Pa）选氟橡胶密封，超高真空（＜10Pa）必须选金属波纹管密封；

介质特性：腐蚀性介质优先 316L 阀体 + 全氟醚橡胶 / PPL 密封，含颗粒介质选陶瓷球体，高温介质需确认密封件耐温上限（如 PPL 密封耐温 - 30℃~+150℃，金属密封可达 425℃）；

控制需求：手动操作适合小型实验装置，自动化生产线选气动（气源压力 0.4~0.8MPa）或电动执行器，需远程监控可搭配限位开关与阀位传送器。

第二步：核对结构与连接方式

结构类型：直通式适配常规流道，三通式适合多回路切换，狭小空间优先选对夹式，高压场景必须用法兰连接（符合 GB/T6070、ISO 等标准）；

附加功能：易燃易爆环境需带防静电装置，连续生产系统选带防火设计的型号，洁净场景要求内流道 Ra≤0.8μm 并提供洁净认证。

第三步：验证资质与品质

资质审核：要求厂家提供 ISO9001、CE 认证，场景需额外提供 API 6D 或 ISO 15848-1 泄漏等级认证；

性能测试：索取泄漏率检测报告，超高真空场景建议要求第三方检测机构现场测试；

售后保障：优先选择提供 12~24 个月质保、核心部件免费更换的品牌，确保维修响应时效（如 48 小时内送达备件）。
高真空不锈钢球阀是一种广泛应用于工业领域的阀门，主要用于控制流体的流动。其特点是耐腐蚀、密封性能好、操作灵活。本文将从应用案例和安装方式两个方面进行介绍。
首先，高真空不锈钢球阀在多个行业中都有应用。例如，在食品加工行业中，由于其耐腐蚀性，可以用于输送酸性或碱性液体，保证食品加工的卫生安全。在化工行业中，这种阀门常用于处理腐蚀性介质，如盐酸、硫酸等，能够有效防止泄漏，保障生产安全。
其次，高真空不锈钢球阀的安装方式需要注意以下几点。首先，安装前需要清理管道和阀门，确保内部无杂质。其次，安装时应使用合适的工具，避免损坏阀门密封面。*后，安装完成后需要进行试压测试，确保阀门的密封性能符合要求。
综上所述，高真空不锈钢球阀因其优异的性能，在多个工业领域中得到了广泛应用。正确的安装方式能够确保其长期稳定运行，发挥*佳性能。

GU高真空(压力)切断法兰式球阀操作应用案例正确安装电动球阀需要按照以下步骤进行：

一、确定球阀的安装位置：

根据系统需求和管道布置，确定球阀的安装位置。

二、准备工具和材料：

准备好所需的工具和材料，包括螺丝刀、扳手、螺栓、垫圈等。

三、清洁管道口：

清洁安装位置上的管道口，确保没有杂物和污垢。

四、安装球阀：

将球阀的法兰与管道的法兰对齐，用螺栓和垫圈将球阀固定在管道上。注意要均匀拧紧螺栓，以确保安装牢固。

五、连接电动执行器：

将电动执行器与球阀连接。根据球阀的型号和电动执行器的要求，正确连接电源和控制线。

六、调试和测试：

完成安装后，对球阀进行调试和测试。通过操作电动执行器，测试球阀的开关状态，确保正常工作。

七、检测测试：

在球阀安装完成后，进行一次全面的测试。确保球阀的开关状态正常，并检查是否有泄漏。

八、理顺电缆和控制线：

将电缆和控制线整理好，确保没有交叉和缠绕。

以上是电动球阀正确安装的方法，确保每一步都正确操作，以确保球阀正常运行。在安装过程中，如有不确定的地方，*好咨询人士或根据球阀的安装指南进行操作。
