PQ640F气动上装式偏心半球阀选型分析

2025-04-13 12:51:50 来源：SH

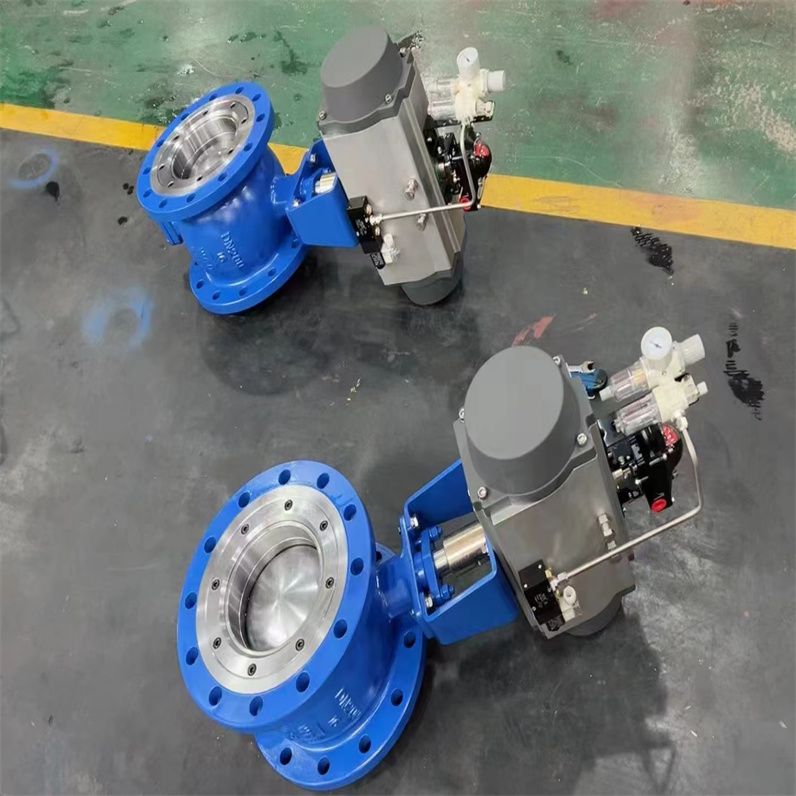

PQ640F气动上装式偏心半球阀选型分析

利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，达到良好的密封目的。阀门的球体和阀座脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。气动偏心半球阀是一种常用的阀门，它具有自动定心、关闭严密、密封性能好、结构紧凑、体积小、重量轻、维修方便、使用寿命长等优点。该阀门主要应用于冶金、石油、化工、轻工、给排水等工业部门的自动化控制系统中，用于调节管道中的介质流量和压力。气动偏心半球阀的关闭过程是球体和阀座脱离，然后球体在弹簧力和介质力的作用下与阀座紧密贴合，达到良好的密封效果。同时，非金属弹性材料被嵌入金属座中，使阀座金属面受到良好的保护，提高了阀门的耐腐蚀性能和使用寿命。

PQ640F气动上装式偏心半球阀选型分析

此外，气动偏心半球阀还具有以下特点：

双向密封：该阀门在管道的任何一个方向上都能够密封，无需改变安装方向。

快速启闭：由于该阀门的结构简单，所以启闭速度快，可以快速切断或调节介质流量。

不会堆积杂质：由于该阀门采用的是偏心结构，即使在关闭时，介质也能够沿着球体表面流过，不会堆积杂质。

防爆性能好：由于该阀门采用的是气动执行器，具有较好的防爆性能，适用于易燃易爆介质的场合。

维护方便：该阀门结构简单，零部件少，易于维护和更换。

总之，气动偏心半球阀是一种性能优异、使用方便、应用广泛的阀门，在自动化控制系统中具有重要的地位。

PQ640F气动上装式偏心半球阀选型分析主要应用以下几个场景中：

一、工业流程中

在工业制造领域的气动偏心半球阀常用于管道系统中进行介质控制和管理等任务。它可以用于处理各种腐蚀性液体或气体，包括酸液、碱液以及高温高压的蒸汽等。其精确的调节功能使得工业生产过程更加精准可控。

二、建筑给排水系统中的应用在建筑行业中使用气动偏心半球阀主要是因为它具有优秀的密封性能和高效的流体控制能力。特别是在高层建筑和商业建筑的供水系统和排水系统中发挥了重要作用。此外还应用于供暖及空调系统的温控部分和水质净化过程中。

三、环保工程中的水处理环节\在环境保护工程中，气动偏心半球阀被广泛应用在水处理的各个环节当中。比如污水处理厂的废水排放控制和过滤装置的操作控制等方面。该类型阀门能够有效降低泄漏风险并提高水资源的利用效率。

四、农业灌溉领域中\农业灌溉作为水资源管理的重要一环，对水利设备的性能要求极高。而气动偏心半球阀因为其良好的耐磨损性和高效的水流调控能力在农田灌溉中得到广泛的应用和推广。

综上所述,气动偏心半球阀因其独特的结构和优越的性能特点在许多行业和领域中发挥着重要的作用。

PQ640F气动上装式偏心半球阀选型分析结构特点

1. 阀座设外台阶与阀体内台阶相配合的结构，防止了球体与阀座发生卡阻或脱离现象。
2. 利用偏心阀体，偏心球体和阀座，阀杆作旋转运气时，在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好密封的目的，所以偏心半球阀密性能安全可靠；阀门启闭时，球体与阀座完全脱开，消除了密封副的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题。
3. 非金属弹性材料被于金属座中，阀座金属密封面受到良好的保护。
4. 半球切口的球体与阀座之间有剪切作用，特适用于含维，微小固体颗粒，浆等介质。
5. 全开时流通能力大，压力损失小，且介质不会沉积在阀体中腔内。
6. 本产品具有精确的调节和可靠定位功能，流量特性为近似百分比，可调范围大，*大调比为100；1。

PQ640F气动上装式偏心半球阀选型分析执行标准

设计制造：GB12237－89
法兰连接：GB/T17241.6998、GB/T9115（钢制）
结构长度：GB12221－89
压力试验：GB/T13927的规定

PQ640F气动上装式偏心半球阀选型分析性能参数

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通经（mm）	40-600	40-600	40-600	40-600	40-600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

PQ640F气动上装式偏心半球阀选型分析材料明细图

PQ640F气动上装式偏心半球阀选型分析材料明细表

序号	名称及规格	材料
1	底盖	25
2	内六角螺栓	35CrMo
3	垫片	柔性石墨
4	阀体	WCB
5	下阀杆	2Cr13
6	球体	WCB
7	滑动轴承	铜基合金或不锈钢
8	垫片	柔性石墨
9	阀座+堆焊合金钢	25
10	阀座支承	25
11	内六角螺栓	35CrMo
12	键	40Cr
13	上阀杆	2Cr13
14	滑动轴承	铜基合金或不锈钢
15	填料垫	2Cr13
16	填料	柔性石墨
17	填料压盖	WCB
18	支架	WCB
19	螺柱	35CrMo
20	螺母	45
21	螺柱	35CrMo
22	螺母	45
23	螺柱	35CrMo
24	螺母	45
25	键	40Cr
26	手动操作器	组合件

PQ640F气动上装式偏心半球阀选型分析主要零件材料

阀体阀盖	GB	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti		ZG15Cr1Mo1V
	ASTM	WCB		CF8		CF8M		WC9
球体	GB	ZG2Cr13		ZG1Cr18Ni9Ti 表面特殊处理		ZG0Cr18Ni12Mo2Ti 表面特殊处理		ZG15Cr1Mo1V 表面特殊处理
	ASTM	CA15		CF8+HF		CF8M+HF		WC9+HF
阀杆	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti		25Cr2Mo2V
	ASTM	420		304		316		F22a
阀座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2Ti	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	35		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1V
	ASTM	A193 B7		A320-B8		A320-B8		A193 B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

PQ640F气动上装式偏心半球阀选型分析外形结构图

PQ640F气动上装式偏心半球阀选型分析主要连接尺寸1.0MPa

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	D1	D2	b	Z-Φd	Ws	Hs	Hw	Hd
1.0Mpa	50	124	160	125	100	16	4-Φ18	230	164	260	310
	65	145	180	145	120	18	4-Φ18	250	180	275	330
	80	165	195	160	135	20	4-Φ18	300	200	300	360
	100	194	215	180	155	20	8-Φ18	320	235	335	390
	125	210	245	210	185	22	8-Φ18	400	260	355	405
	150	229	280	240	210	24	8-Φ18	500	280	375	440
	200	243	335	295	265	24	8-Φ23	800	320	410	470
	250	297	390	350	320	26	12-Φ23	1000	355	485	550
	300	338	440	400	368	26	12-Φ23	1200	400	530	595
	350	400	500	460	428	28	16-Φ23			580	650
	400	420	565	515	482	28	16-Φ25			650	730
	450	502	615	565	532	30	20-Φ25			710	790
	500	533	670	620	585	30	20-Φ25			760	840
	600	800	780	725	685	34	20-Φ30			870	960
	700	900	895	840	800	38	24-Φ30			910	1080
	800	1000	1010	950	905	42	24-Φ34			935	1125

PQ640F气动上装式偏心半球阀选型分析主要连接尺寸1.6MPa

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	D1	D2	b	Z-Φd	Ws	Hs	Hw	Hd
1.6Mpa	50	124	165	125	100	16	4-Φ18	230	164	260	310
	65	145	185	145	120	18	4-Φ18	250	180	275	330
	80	165	200	160	135	20	8-Φ18	300	200	300	360
	100	194	220	180	155	20	8-Φ18	320	235	335	390
	125	210	250	210	185	22	8-Φ18	400	260	355	405
	150	229	285	240	210	24	8-Φ23	500	280	375	440
	200	243	340	295	265	26	12-Φ23	800	320	410	470
	250	297	405	355	320	30	12-Φ25	1000	355	485	550
	300	338	460	410	375	30	12-Φ25	1200	400	530	595
	350	400	520	470	435	34	16-Φ25			580	650
	400	420	580	525	485	36	16-Φ30			650	730
	450	502	640	585	545	40	20-Φ30			710	790
	500	533	715	650	608	44	20-Φ34			760	840
	600	800	840	770	718	48	20-Φ41			870	960
	700	900	910	840	788	50	24-Φ41			910	1080
	800	1000	1025	950	898	52	24-Φ41			935	1125

PQ640F气动上装式偏心半球阀选型分析主要连接尺寸2.5 MPa

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	D1	D2	D6	b	Z-Φd	Ws	Hs	Hw	Hd
2.5 Mpa	50	124	165	125	100		20	4-Φ18	230	164	260	310
	65	145	185	145	120		22	8-Φ18	250	180	275	330
	80	165	200	160	135		22	8-Φ18	300	200	300	360
	100	194	230	190	160		24	8-Φ23	320	235	335	390
	125	210	270	220	188		28	8-Φ25	400	260	355	405
	150	229	300	250	218		30	8-Φ25	500	280	375	440
	200	243	360	310	278		34	12-Φ25	800	320	410	470
	250	297	425	370	332		36	12-Φ30	1000	355	485	550
	300	338	485	430	390		40	16-Φ30	1200	400	530	595
	350	400	555	490	448		44	16-Φ34			580	650
	400	420	620	550	505		48	16-Φ34			650	730
	450	502	670	600	555		50	20-Φ34			710	790
	500	533	730	660	610		52	20-Φ41			760	840
	600	800	845	770	718		56	20-Φ41			870	960
	700	900	960	875	815		60	24-Φ48			990	1080
	800	1000	1085	990	930		64	24-Φ48			935	1125

PQ640F气动上装式偏心半球阀选型分析主要连接尺寸4.0 MPa

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	D1	D2	D6	b	Z-Φd	Ws	Hs	Hw	Hd
4.0 Mpa	50	124	165	125	100	88	20	4-Φ18	250	180	275	325
	65	145	185	145	120	110	22	8-Φ18	300	200	290	345
	80	165	200	160	135	121	22	8-Φ18	320	220	315	375
	100	194	235	190	160	150	24	8-Φ23	400	260	350	405
	125	210	270	220	188	176	28	8-Φ25	500	290	370	420
	150	229	300	250	218	204	30	8-Φ25	800	310	390	455
	200	245	375	320	282	260	38	12-Φ30	1000	350	435	495
	250	297	450	385	345	313	42	12-Φ34	1200	390	510	575
	300	338	515	450	408	364	46	16-Φ34			555	620
	350	400	580	510	465	422	52	16-Φ34			605	675
	400	420	660	585	535	474	58	16-Φ41			675	755
	450	502	685	610	560	524	60	20-Φ41			735	815
	500	533	755	670	612	576	62	20-Φ48			785	870

气动偏心半球阀具有开关轻便、体积小、密封可靠、维修方便等优势。这种球阀可用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合，可用于电厂、水力除渣或气态输送管道的控制，那么大家知道气动偏心半球阀安装过程需要注意哪些要点？

1、在安装使用之前，必须对阀门进行安装前的检查和开关运行试验，只有在运行动作正常的条件下，才能安装使用。

2、安装要尽可能使阀门与管路法兰同心，并加支撑固定，以免损坏阀门的中密封及阀门变形。

3、要保证气动球阀及气动元件所提供的动力气源必须是洁净，尽可能不带油污及水。

4、气动执行器、电磁阀、减压阀等的连接，可用铜管或尼龙管，排气口应安装消声器或消声节流阀。

5、接入气源之前，气源接口和开关等器件，以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。

6、安装好以后，对阀门应进行试验，给气动执行器加压至额定值，观察阀门的开闭情况，应转动灵活无卡阻现象。

气动偏心半球阀是一种直角旋转的控制阀，由活塞式双作用或单作用气动执行器和偏心半球阀组成。气动偏心半球阀安装过程，我们大家都应该多注意上面这种注意要点，正确方法操作使用我们的球阀都是我们需要的。

一、PQ640F气动上装式偏心半球阀选型分析的安装
气动阀门的安装是实现其功能的重要步骤。在进行安装之前，我们需要了解气动阀门的结构和工作原理，以确保正确安装和使用。下面我们将详细介绍气动阀门的安装步骤和注意事项。
1. 准备工具和材料
在安装气动阀门之前，我们需要准备一些必要的工具和材料，例如螺丝刀、扳手、润滑油、橡胶密封圈等。同时，还需要确保所使用的气动阀门符合相关标准和规范。
2. 检查气动阀门
在安装前，应对气动阀门进行仔细检查，包括外观、型号、规格、质量等方面。确保气动阀门没有损坏，并且符合实际需求。同时，还需要核对气动阀门的进出口尺寸、工作压力等参数，以确保其与管道系统相匹配。
3. 清理管道
在安装气动阀门之前，需要清理管道内的杂质和异物，以确保气动阀门能够正常工作。同时，还需要对管道进行防腐处理，以提高其使用寿命。
4. 安装位置的选择
气动阀门的安装位置对其正常工作和使用寿命都有一定的影响。在选择安装位置时，应考虑便于操作、维修和观察等因素。同时，还需要避免安装在易受振动、磁场干扰或温度变化较大的位置。
5. 安装步骤
在安装气动阀门时，应按照厂家提供的安装说明进行操作。一般而言，安装步骤如下：
（1）将气动阀门放置在管道中，调整好位置；
（2）用螺丝刀拧紧螺栓，固定好阀门；
（3）连接气源管线，并确保密封性良好；
（4）开启气源，检查气动阀门是否正常工作。
6. 安装后的检查
在安装完成后，应对气动阀门进行全面检查，包括密封性、灵活性、可靠性等方面。如发现问题应及时处理，以确保其正常工作。

二、PQ640F气动上装式偏心半球阀选型分析的注意事项
1. 定期维护和保养
为了确保气动阀门的正常工作和延长其使用寿命，应定期进行维护和保养。例如，定期检查密封圈、清理污垢、更换损坏的零件等。同时，还需要对气动阀门进行定期的试压检测，以确保其密封性和可靠性。
2. 操作规范
在操作气动阀门时，应遵循操作规范，避免出现误操作或使用不当的情况。例如，在开启或关闭阀门时，应缓慢操作，避免对阀门造成损坏。同时，还需要注意控制气源的压力和流量，以避免对阀门的工作造成影响。
3. 环境要求
气动阀门的正常工作还受到环境因素的影响。例如，高温、低温、潮湿、腐蚀等环境因素都可能对气动阀门的工作造成影响。在使用过程中，应关注环境变化对阀门的影响，并采取相应的防护措施。
4. 安全注意事项
在操作和使用气动阀门时，还需要注意安全问题。例如，在开启或关闭阀门时，应注意避免夹伤或烫伤等事故的发生。同时，还需要注意气源的安全问题，例如在使用可燃性气体作为气源时，应采取相应的安全措施。

综上所述，为了确保气动阀门的正常工作和延长其使用寿命，我们需要注意其安装和使用的注意事项。在安装过程中，应遵循相关标准和规范进行操作，确保安装质量和安全性；在使用过程中，应遵循操作规范和注意事项的要求进行操作和维护保养。同时，还需要关注环境变化和安全问题的影响因素
