PBQ340F市政污水偏心软密封球阀技术参数

PBQ340F市政污水偏心软密封球阀技术参数

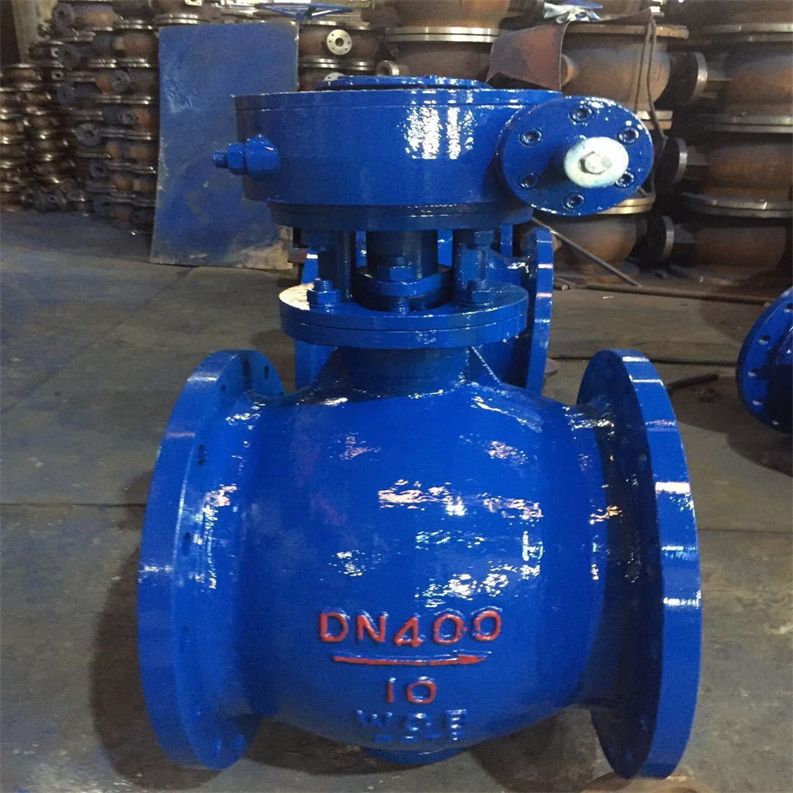

利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。球墨铸铁偏心半球阀是—种结合了传统半球阀优点和目前管道需求的新型球阀。该阀门启闭时无摩擦，密封件不易磨损，球阀的口径可以根据具体情况的需要定制。此阀拥有众多的结构优越性能，在短时间内被广泛使用。的球墨铸铁偏心半球阀包括手动偏心球阀和蜗轮偏心球阀。

PBQ340F市政污水偏心软密封球阀技术参数的适用范围:

球墨铸铁双偏心半球阀适用于城市污水处理厂，居民用水供给，石油化工行业，供热管等行业，本阀同样适用于有颗粒物传送需要的企业。

球墨铸铁偏心半球阀特点:

1.球阀整体构造科学合理，紧凑精致，球墨铸铁的材质比一般传统球阀更轻巧。

2.本阀更加坚固耐用，抗腐蚀和抗磨损力高。适合工作环境恶劣的场台,适用范围广。3.流体经过阀门时的阻力小,流通率大。

4.启闭无摩擦，延长了密封面的使用寿命，减少了阀门投入的成本。

5.本阀门操作方便，维护和检修十分方便，密封圈使用久了可以更换,不用将阀门整体报废。

6.密闭性能高,保障零泄漏。

PBQ340F市政污水偏心软密封球阀技术参数工作原理:

球墨铸铁偏心半球阀依靠阀杆的旋转控制阀体内的阀瓣，半球状的阀瓣可以很有效的保护阀芯不受侵蚀和冲刷。

PBQ340F市政污水偏心软密封球阀技术参数结构特点

1. 阀座设外台阶与阀体内台阶相配合的结构，防止了球体与阀座发生卡阻或脱离现象。
   2. 利用偏心阀体，偏心球体和阀座，阀杆作旋转运气时，在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好密封的目的，所以偏心半球阀密性能安全可靠；阀门启闭时，球体与阀座完全脱开，消除了密封副的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题。
   3. 非金属弹性材料被 于金属座中，阀座金属密封面受到良好的保护。
   4. 半球切口的球体与阀座之间有剪切作用，特适用于含 维，微小固体颗粒，浆等介质。
   5. 全开时流通能力大，压力损失小，且介质不会沉积在阀体中腔内。
   6. 本产品具有精确的调节和可靠定位功能，流量特性为近似百分比，可调范围大，*大调比为100；1。



PBQ340F市政污水偏心软密封球阀技术参数执行标准

设计制造：GB12237－89
法兰连接：GB/T17241.6998、GB/T9115（钢制）
结构长度：GB12221－89
压力试验：GB/T13927的规定

PBQ340F市政污水偏心软密封球阀技术参数性能参数

PBQ340F市政污水偏心软密封球阀技术参数材料明细图

PBQ340F市政污水偏心软密封球阀技术参数材料明细表

PBQ340F市政污水偏心软密封球阀技术参数主要零件材料

PBQ340F市政污水偏心软密封球阀技术参数外形结构图

PBQ340F市政污水偏心软密封球阀技术参数主要连接尺寸1.0MPa

PBQ340F市政污水偏心软密封球阀技术参数主要连接尺寸1.6MPa

PBQ340F市政污水偏心软密封球阀技术参数主要连接尺寸2.5 MPa

PBQ340F市政污水偏心软密封球阀技术参数主要连接尺寸4.0 MPa

半球阀密封圈是确保阀门密封性能的关键部件，其安装过程虽然看似复杂，但其实可以简化为三个简单步骤。下面就为大家详细介绍这三个步骤，帮助您轻松搞定半球阀密封圈的安装。

一、PBQ340F市政污水偏心软密封球阀技术参数准备工具与材料

在开始安装之前，需要准备好必要的工具和材料。这包括新的密封圈、螺丝刀、扳手、润滑剂以及清洁剂等。确保这些工具和材料的质量可靠，以免影响安装效果。

二、PBQ340F市政污水偏心软密封球阀技术参数拆卸旧密封圈

首先，需要关闭阀门并断开相关管道，以确保安全。然后，使用螺丝刀和扳手等工具，按照说明书的步骤，逐步拆卸旧密封圈。在拆卸过程中，要注意不要损坏阀门的其他部件。拆卸完成后，使用清洁剂将阀门内部彻底清洁干净，为安装新密封圈做好准备。

三、PBQ340F市政污水偏心软密封球阀技术参数安装新密封圈

在安装新密封圈之前，先在密封圈上涂抹一层润滑剂，以便安装时更加顺畅。接着，按照拆卸的逆序，逐步将新密封圈安装到阀门上。在安装过程中，要确保密封圈的位置正确，不要出现偏移或扭曲。*后，检查安装是否牢固，确保没有漏气或漏水的情况。

通过以上三个简单步骤，您就可以轻松完成半球阀密封圈的安装工作。请注意，在安装过程中要严格遵守安全规范，确保人身和设备安全。同时，定期对密封圈进行检查和维护，以保证其密封性能和使用寿命。

总之，半球阀密封圈的安装并不复杂，只要按照上述步骤进行操作，即可轻松搞定。希望本文对您有所帮助，如有更多疑问，请咨询人士。

PBQ340F市政污水偏心软密封球阀技术参数安装的注意事项

1. 安装前准备：

• 确保球阀安装位置的管线处于同轴状态，管线上两片法兰需保持平行，并确认管线能够承受球阀的自身重量。若不能承受，则需为管线配备相应支撑。

• 清除管线内的杂质、焊渣等，务必将管线彻底吹扫干净。

• 核对球阀铭牌，并对球阀进行数次完整的开启和关闭操作，以确认其正常工作状态，同时细致检查各个细节，确保阀门完好无损。

• 移除阀门两端的保护盖，检查阀体内是否清洁，并清洗阀体内腔。由于球阀的密封面为球形，微小杂物也可能损伤密封面，因此需特别小心。

2. 安装时要点：

• 球阀的任意一段均可安装在上游端，而手柄球阀则可安装在管线的任何位置。若球阀配备执行机构（如齿轮箱、电-气动执行器），则必须垂直安装，使阀门进出口处在水平位置。

• 在球阀法兰与管线法兰之间，应按照管路设计要求装上密封垫。

• 法兰上的螺栓需对称、逐次且均匀地拧紧。

• 若球阀采用气动、电动等执行器，需按照说明书完成气源、电源的安装。

3. 其他注意事项：

• 为阀柄旋转预留足够的位置空间。

• 避免将球阀用作节流用途。

• 带传动机构的球阀应直立安装。

• 在安装过程中，不得将球阀执行机构用作起吊点，以防损坏执行机构及附件。

• 与管道连接后，附近的管道不应出现低垂或承受外力的情况。如有需要，可利用管道支架或支撑物来调整管线的偏离。

• 安装完毕后，应多次启动球阀进行开闭操作，确保其动作灵活、受力均匀且工作正常。随后，根据管道压力设计要求，进行通压测试并检测球阀与管道法兰结合面的密封性能。

此外，在拆卸分解球阀进行维修前，必须先确认球阀上、下游管道已卸除压力。在分解及再装配过程中，需谨慎防止损伤零件的密封面，特别是非金属零件。取出O型圈时，建议使用专用工具以确保操作正确无误。
同时，清洗剂必须与球阀中的橡胶件、塑料件、金属件以及工作介质等相互兼容。当工作介质为燃气时，金属零件可用汽油进行清洗，而非金属零件则适宜使用纯净水或酒精。在分解球阀的过程中，单个零件可进行浸洗，而未分解的非金属件和金属件则可用浸有清洗剂的绸布轻轻擦洗。清洗时务必彻底去除所有粘附物。清洗完非金属零件后，应立即取出，避免长时间浸泡。清洗完毕后，需等待被洗壁面的清洗剂挥发（可用未浸清洗剂的绸布擦拭确认），然后才能进行装配。此外，新零件在装配前也必须彻底清洗，且在装配过程中，必须确保零件表面和工作内腔不受金属碎屑、纤维、油脂等杂质的污染或粘附。若采用润滑脂进行润滑，那么润滑脂必须与球阀各部件及工作介质相容。

一、PBQ340F市政污水偏心软密封球阀技术参数的安装方向

半球阀门的安装方向一般应遵循以下原则：

1. 半球阀门的流体流向应与阀门标志箭头方向一致。

2. 半球阀门的安装位置应使其操作杆易于操作和观察，一般需要安装在便于操作的位置。

3. 半球阀门的安装位置应使其排放口向下，避免介质在关闭状态下积存在阀门内部而导致泄露。

二、PBQ340F市政污水偏心软密封球阀技术参数的安装注意事项

在半球阀门的安装过程中，需要注意以下事项：

1. 安装前应对阀门进行检查，确认其无破损、漏压、堵塞等现象，确保正常使用。

2. 安装时应将阀门两端的法兰/螺纹等连接件完全拧紧，避免连接处泄漏。

3. 安装完成后应进行调试，确认阀门的开闭状态正常，并进行负载测试，确保其承受能力符合要求。

三、PBQ340F市政污水偏心软密封球阀技术参数常见问题及解决方法

1. 半球阀门无法关闭。

解决方法：检查阀门的密封性和杆的运动情况，确认是否存在破损或其他异常现象，及时进行维护和修理。

2. 半球阀门操作杆难以旋转。

解决方法：检查操作杆和阀杆是否存在卡死、卡紧等情况，及时进行润滑或更换零部件。

3. 半球阀门泄漏。

解决方法：检查阀门的密封性和连接件是否松动、老化或损坏，及时修复或更换。

四、PBQ340F市政污水偏心软密封球阀技术参数总结

半球阀门安装方向的正确选择和安装过程的严格要求是确保阀门正常使用的关键。在实际应用中，根据不同的介质和使用场合选择适当的阀门型号，严格遵守安装要求，定期进行维护和检修，以达到*佳的使用效果和长久的稳定运行。
