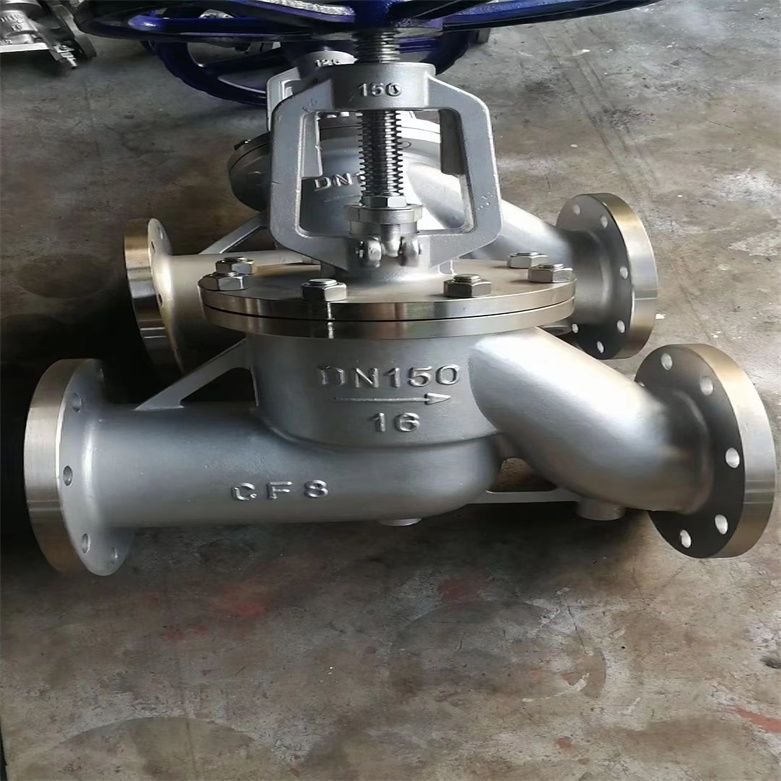

J41H国标法兰截止阀操作应用案例

J41H国标法兰截止阀操作应用案例

J41Y国标截止阀(节流阀)的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

二、J41H国标法兰截止阀操作应用案例应用范围

法兰连接国标截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。截止阀适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。

截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

J41H国标法兰截止阀操作应用案例应用范围:
法兰连接国标截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。截止阀适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。

J41H国标法兰截止阀操作应用案例结构特点：
截止阀产品设计制造按国家标准GB12235，结构合理，密封可靠，性能优良，造型美观。
阀瓣、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要和用户要求。
倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，填料与日俱更换可在不停机情况下进行方便快捷不影响系统运行。J41H国标法兰截止阀作为一种极其重要的截断类阀门,其密封是通过对阀杆施加扭矩，阀杆在轴向方向上向阀瓣施加压力，使阀瓣密封面与阀座密封面紧密贴合,阻止介质沿密封面之间的缝隙泄漏。截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。截止阀启闭过程中启高度较小，易于流量的调节,且制造维修方便，压力适用范围广。与工业生产中另外一种常用的截断类阀门--闹阀相比，从结构上来说，截止阀比前者简单,便于制造和维修。从使用寿命上来说，截止阀密封面不易磨损及擦伤，阀门启闭过程中阀瓣与一座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全全闭过程中阀瓣行程小,其高度相对闹阀较小，截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折，流体流动阻力大,造成流体动力在管路中损失较大，

J41H国标法兰截止阀操作应用案例

产品标准：GB/T12235、GB/T12224

公称压力：PN16-PN320

公称通径：DN50-DN600

主体材质：WCB、WCC;20CrMo、 1Cr5Mo、 20CrMoV;CF8、CF8M、CF3、CF3M;LCB、LCC

使用温度：-60℃-593℃

适用介质：水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等种介质

连接方式：法兰、对焊

传动方式：升式手轮、非升降式手轮、锥齿轮、电动驱动装置、气动驱动装置

检验标准：JB/T9092、 GB/T13927

J41H国标法兰截止阀操作应用案例标准规范：
设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

J41H国标法兰截止阀操作应用案例

序号	品  名	型 号 及 规 格	单位	数量
1	截止阀	手动截止阀 J41H-16P   DN100  PN16 螺丝孔中心距：180MM 8个螺丝孔，螺丝孔大小18MM 耐高温400度	台	2
2	球阀	手动球阀Q41 -16P   DN100  PN16 螺丝孔中心距：180MM 8个螺丝孔，螺丝孔大小18MM 耐高温220度	台	2

三、国标截止阀执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

四、国标截止阀压力试验

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

五、国标截止阀零件材料及性能

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料 尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨 增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类





















J41H国标法兰截止阀操作应用案例PN 1.6MPa

国标截止阀主要规格尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N   16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600



































J41H国标法兰截止阀操作应用案例PN 2.5MPa

国标截止阀主要规格尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N  25C 25P 25R 25I	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600



J41H国标法兰截止阀操作应用案例安装前的细致筹备

在着手安装截止阀之前，我们必须进行一系列的准备工作。这些步骤不仅关乎安装的顺利进行，更对后续的使用效果和安全性产生深远影响。因此，务必确保每一个环节都得到妥善处理，为成功的安装奠定坚实基础。

在着手安装截止阀之前，我们需要对其有详尽的了解。这包括仔细查阅截止阀的零件清单和图纸，以明确其具体型号和规格。因为不同型号、规格的截止阀在安装和使用上可能存在差异，所以这一步至关重要。

同时，我们还需要对安装材料和工具进行认真检查，确保它们符合截止阀的安装要求。这些材料和工具将在后续的安装过程中发挥关键作用，因此其准备是否充分直接影响到安装的顺利进行。

接下来是零件的清洗和检查环节。在安装前，必须对截止阀的各个零件进行细致的清洗，去除表面的污垢和油渍，以保证零件的干净整洁。此外，还要仔细检查零件的外观，确保其无裂缝、砂眼等缺陷，并对尺寸进行认真核对，以确保零件符合标准要求。

*后，我们还需要准备好各类合适的工具和材料。这些工具和材料将贯穿整个安装过程，如扳手用于拆卸和拧紧螺母，扭力扳手用于精准控制拧紧力度，钳子用于夹取小零件或整理线路，锤子用于轻微的敲击校准等。同时，润滑油、氧化锌膏和密封胶等关键材料也是必不可少的，它们将有助于确保截止阀的良好性能和安全使用。

在完成这些准备工作后，我们就可以着手进行截止阀的安装了。

J41H国标法兰截止阀操作应用案例确定安装位置

根据管道系统的需求，选择适当的截止阀安装位置至关重要。通常，截止阀会安装在管道的上游，以便更好地控制流体的流动。同时，为了确保操作的便捷性和维修的可行性，选择水平或垂直管道进行安装是常见的选择。这样的位置不仅便于日常操作，还能在故障发生时迅速进行维修。

清洁相关管道

在开始安装之前，必须对管道内部进行彻底的清洁。任何残留的杂质或污垢都可能影响截止阀的正常运行，甚至缩短其使用寿命。因此，使用清洁剂或水冲洗等方法来确保管道内部的清洁是至关重要的。

放置并固定截止阀

将准备好的截止阀小心地放置在预定的位置，并使用扳手或螺丝刀等工具将其稳固地固定在管道上。在拧紧螺丝时，需要特别小心控制力度，以避免对截止阀造成损坏或固定不牢。

连接管道操作

一旦截止阀被稳固地固定在管道上，就需要将其与管道紧密连接。选择适当的接头，并配合密封胶的使用，以确保连接处密封良好，防止漏水等问题的出现。根据不同的管道材质和使用场景，可能会采用法兰连接、螺纹连接或焊接等方式进行连接，每种方式都有其特定的注意事项，需要仔细对待。

安装时的注意要点

在安装截止阀时，还需要注意以下几点。首先，要确保截止阀的箭头方向与流体流动方向一致，以避免反向安装导致的问题。其次，要定期检查截止阀的紧固程度和密封性能，以确保其稳定运行。*后，在安装过程中要遵循相关的安全规范和操作指南，以确保安全有效地完成安装工作。

J41H国标法兰截止阀操作应用案例遵循流向要求

在安装截止阀时，务必留意截止阀上标识的流体流向箭头，确保其与管道流向一致。通常，截止阀遵循“低进高出”的原则，即流体从压力较低的一端进入，从压力较高的一端流出。若安装方向错误，可能会影响截止阀的正常使用，如开启困难或密闭性下降，因此务必仔细核对流向标识。

选择适配阀门

根据流体的实际情况挑选适用的截止阀至关重要。需考虑的因素包括流体的压力、温度及介质等。不同流体环境对截止阀的材质和规格有不同要求。例如，处理水、蒸汽、油品、气体等流体时，应选择与之相容的材料制成的截止阀，以确保其稳定运行并防止阀门损坏。同时，要评估系统的工作压力和温度，所选截止阀的压力等级和温度等级应满足或超过系统要求。

操作力度把控

操作截止阀手柄时，动作应轻柔，避免过度用力或过快操作。由于截止阀为强制密封式阀门，过度用力可能导致阀门损坏，甚至出现漏水等问题。因此，在操作过程中需注意把控力度，轻推轻拉，以保护截止阀的正常使用。

安装后的维护事项

安装完成后，还需注意截止阀的维护事项。定期检查截止阀的紧固程度和密封性能，确保其稳定运行。遵循相关的安全规范和操作指南，以保障安全有效地使用截止阀。

J41H国标法兰截止阀操作应用案例定期检查与维护

截止阀安装完毕后，定期的检查与维护显得尤为重要。我们必须时常审视阀门连接处是否稳固，因为日常使用及流体冲击等因素可能导致连接处松动，从而引发泄漏等问题。同时，要细致观察各部件是否有异常，如磨损、变形或腐蚀等迹象，这些细微变化都可能损害截止阀的整体性能。

此外，阀门表面的清洁也不容忽视。污垢不仅影响美观，还可能干扰阀门的正常操作，甚至可能进入阀门内部，对内部结构造成损害。我们建议使用柔软的布轻轻擦拭表面，对于难以清除的污垢，可配合使用温和的清洁剂，但需注意清洁剂不可对阀门材质产生腐蚀等不良影响。
还有至关重要的一环，那就是对截止阀的密封性能进行检测。密封性能的好坏直接决定着截止阀能否有效地截断或控制流体。我们可以通过观察是否有渗漏现象，以及进行简单的开关操作来感受阻力是否正常，从而判断密封性能是否良好。一旦发现任何损坏的零件，必须立即进行更换，绝不能抱有侥幸心理继续使用，以免引发更严重的故障。
此外，润滑也是保持截止阀良好工作状态的关键。我们需要按照要求定期为截止阀涂抹润滑油和氧化锌膏。润滑油能够减少阀门活动零部件如阀杆的摩擦，从而延长其使用寿命，并确保整个阀门的操作更加顺畅。而氧化锌膏在密封方面表现出色，适当涂抹在密封部位可以增强密封效果，防止介质泄漏，确保截止阀能够可靠地完成其任务。

然而，在涂抹过程中，我们需要注意控制用量，避免造成不必要的浪费或影响阀门的正常运行。同时，选择质量合格且适合使用环境的润滑油和氧化锌膏也是至关重要的，这样才能确保截止阀持续稳定地发挥其作用。
