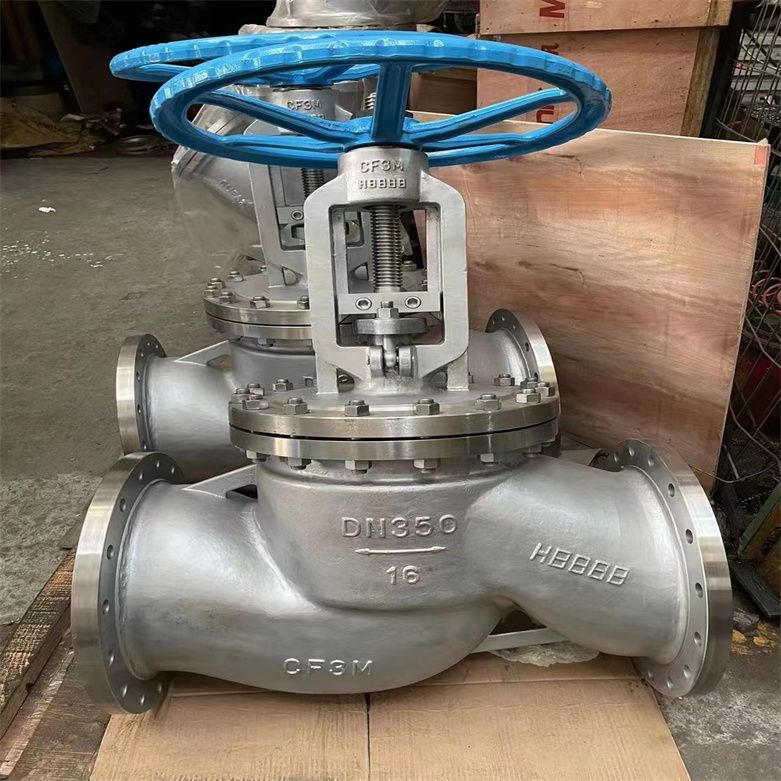

J41H机械部法兰式截止阀技术参数

J41H机械部法兰式截止阀技术参数

启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。GB/T 12235 - 2007《石油、石化及相关工业用钢制截止阀和升降式止回阀》是规范相关阀门设计、制造、检验等环节的重要标准，以下是详细介绍：

一、J41H机械部法兰式截止阀技术参数适用范围

行业领域

本标准适用于石油、石化及相关工业领域。这些行业对阀门的可靠性、安全性和耐腐蚀性等性能要求较高，因为阀门在输送石油、天然气、化工原料等介质过程中起着关键作用。

阀门类型与参数范围

涵盖钢制截止阀和升降式止回阀。其中，截止阀的公称压力范围为 PN16 - PN420，公称尺寸范围是 DN15 - DN600；升降式止回阀公称压力为 PN16 - PN420，公称尺寸为 DN15 - DN600。使用温度范围一般在 - 29℃ - 538℃，能够适应石油和石化工业中各种不同的工况环境。

二、J41H机械部法兰式截止阀技术参数引用标准

引用了一系列相关标准，如 GB/T 1047（管道元件 DN（公称尺寸）的定义和选用）、GB/T 1048（管道元件 PN（公称压力）的定义和选用）、GB/T 12220（通用阀门 标志）等。这些引用标准为钢制截止阀和升降式止回阀在尺寸规格、压力等级标识、材料选用等多个方面提供了基础依据，确保本标准与其他相关标准的兼容性和协调性。

三、J41H机械部法兰式截止阀技术参数术语和定义

明确了与截止阀和升降式止回阀相关的术语，如 “截止阀”（通过阀瓣的升降来控制介质流通的阀门）、“升降式止回阀”（依靠介质压力使阀瓣在阀体内沿轴线方向上下运动来实现阻止介质倒流的阀门）等。准确的术语定义有助于统一行业内的交流语言，避免因概念模糊而产生的误解，保证标准的准确实施。

四、J41H机械部法兰式截止阀技术参数结构形式

截止阀结构形式

包括直通式、角式等多种形式。直通式截止阀的进出口通道在同一直线上，流体阻力相对较小；角式截止阀进出口通道呈直角，适用于管道系统中空间布局受限的场合。其结构一般由阀体、阀盖、阀瓣、阀杆等部件组成，阀瓣与阀座紧密配合实现截断功能。

升降式止回阀结构形式

主要有卧式和立式两种。卧式升降式止回阀的阀瓣在水平方向上运动，常用于水平管道；立式升降式止回阀阀瓣在垂直方向运动，适用于垂直管道。这种阀门结构简单，依靠介质自身压力推动阀瓣运动，阻止介质倒流。

五、J41H机械部法兰式截止阀技术参数技术要求

压力 - 温度等级

规定了不同公称压力对应的温度范围。例如，在较低的公称压力 PN16 下，适用温度范围相对较宽；随着公称压力升高，如 PN420，温度范围可能会根据材料性能和实际应用场景有所调整。这是因为高温和高压对阀门材料的性能影响较大，需要根据具体工况合理选择阀门的压力 - 温度等级。

材料要求

阀体、阀盖等主要部件可采用碳素钢、合金钢等材料。对于不同的介质和工况，材料的选择至关重要。如在腐蚀性较强的介质环境中，可能会选用不锈钢材料；在高温高压环境下，会采用具有良好高温强度和韧性的合金钢。同时，对密封面材料也有相应要求，如采用硬质合金、橡胶等，以保证良好的密封性能。

尺寸与公差

明确了阀门的公称尺寸、结构长度、法兰尺寸等尺寸参数。这些尺寸的标准化有助于阀门在不同管道系统中的互换性。同时，规定了各部件的尺寸公差范围，以确保阀门的制造精度，保证阀门的质量和性能稳定性。

六、J41H机械部法兰式截止阀技术参数试验方法

壳体试验

按照规定的试验压力对阀门壳体进行强度试验。一般试验压力为阀门公称压力的 1.5 倍，但不得低于 1.5MPa。在试验过程中，观察壳体是否有渗漏、变形等情况，以验证壳体的强度是否满足要求。

密封试验

对于截止阀，主要检查阀瓣与阀座之间的密封性能；对于升降式止回阀，除了检查阀瓣与阀座的密封，还需关注阀体内部通道的密封情况。试验压力通常为阀门公称压力的 1.1 倍，通过检测是否有介质泄漏来评估阀门的密封性能。

动作试验（针对截止阀）

检验阀瓣的开启和关闭动作是否灵活、平稳。通过手动或动力驱动方式操作阀门，观察阀瓣的运动情况，确保阀门在规定的压力差和流量条件下能够正常开启和关闭。

J41H机械部法兰式截止阀技术参数结构特点

　　1、选材考究，符合国内、外相关标准，结构合理，造型美观。

　　2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

　　4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

　　5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

　　6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

　　7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

J41H机械部法兰式截止阀技术参数产品特点

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

J41H机械部法兰式截止阀技术参数执行标准

设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928

J41H机械部法兰式截止阀技术参数性能参数

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

J41H机械部法兰式截止阀技术参数压力试验MPa

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

J41H机械部法兰式截止阀技术参数主要零件材料及性能

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料 尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨 增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

J41H机械部法兰式截止阀技术参数外形结构图

J41H机械部法兰式截止阀技术参数PN l．6MPa规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600



































J41H机械部法兰式截止阀技术参数2.5MPa规格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600



































J41H机械部法兰式截止阀技术参数4.0MPa规格主要尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400

J41H机械部法兰式截止阀技术参数6.4MPa规格主要尺寸

6.4MPa	15	170	105	75	55	40	18	4-14Φ	195	400
凹凸法兰 MFM J41H J41Y J41W J41N 64 64P 64R 64I	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500



























10.0~16.0MPa的详细尺寸请咨询。

七、J41H机械部法兰式截止阀技术参数检验规则

出厂检验

每台阀门出厂前都要进行全面检验，包括外观检查（检查阀门表面是否有砂眼、裂纹等缺陷）、尺寸检查（确保阀门尺寸符合标准要求）、压力试验（壳体试验和密封试验）等。只有检验合格的阀门才能出厂销售。

型式检验

在新产品试制、老产品转厂生产、产品结构或材料有重大改变等情况下，需要进行型式检验。型式检验项目涵盖标准规定的所有技术要求和试验项目，以全面评估产品的性能和质量是否符合标准要求。

八、J41H机械部法兰式截止阀技术参数标志、防护、包装和储运

标志

阀门产品应在明显位置标注公称直径、公称压力、材料代号、制造商名称或商标、介质流向箭头等信息。这些标志有助于用户在安装、使用和维护过程中准确识别阀门的参数和特性。

防护、包装和储运

阀门应进行适当的防护，如进行防腐处理，防止在储存和运输过程中受到腐蚀。包装应具备防潮、防震、防碰撞等功能，并且在包装上要标明产品名称、规格、数量、重量、生产日期等信息，以确保阀门在储运过程中的安全和质量。

其实截止阀作为一种常见的管道阀门，其正确的安装对于确保流体控制系统的安全性和稳定性至关重要。以下是北高科阀门整理的一些全面的指南，用于指导截止阀的安装过程。

J41H机械部法兰式截止阀技术参数

1. 安装前的准备工作

在安装截止阀之前，必须确保管道系统的压力已经释放，并关闭与截止阀相连的其他阀门。同时，应准备好所需的工具和材料，如扳手、密封胶等。

2. 确定安装位置

根据管道系统的需要，选择合适的位置安装截止阀。通常情况下，截止阀应安装在水平或垂直管道上，以便于操作和维护。

3. 清洁管道

在安装截止阀之前，应确保管道内部干净，并清除杂质和污垢，以免影响截止阀的正常运行。

4. 安装截止阀

将截止阀放置在安装位置上，并用扳手逆时针旋紧连接螺纹，确保连接紧密，并防止漏水。

5. 连接管道

根据管道系统的要求，将管道与截止阀连接。在连接过程中，应使用适当的密封胶，确保连接牢固且密封良好。

6. 调整截止阀

安装完成后，要适当调整截止阀的开关，使其能够顺畅操作。阀瓣应朝上，以确保正确就位并*大程度地减少磨损。

7. 考虑流向

安装截止阀时，应注意介质的流向。通常，管道中的流体由下而上通过阀孔，俗称“低进高出”，不许装反。

8. 维护和操作空间

为截止阀选择一个易于接近的位置，确保有足够的操作和维护空间。对于直型截止阀，将阀杆安装在垂直位置以防止沉积物积聚在阀门中。

9. 支撑和对齐

确保为管道系统提供适当的支撑，以*大程度地减少阀体上的应力并防止未对准或泄漏。

10. 使用适当的垫片

使用与流体和操作条件兼容的适当垫圈或密封件，以确保阀门和法兰之间的无泄漏连接。

11. 执行器对齐

使用执行器时，确保它与阀杆正确对齐，以防止对阀门组件施加不适当的应力。

12. 定期维护

定期维护对于延长截止阀使用寿命和确保*佳性能至关重要。维护任务包括检查阀门是否有磨损、腐蚀或泄漏的迹象，以及根据制造商的建议定期润滑阀杆、螺纹和运动部件。

13. 故障排除

正确的故障排除对于识别和解决截止阀问题至关重要。通过及时准确地解决问题，可以确保阀门系统可靠高效地运行。

14. 尺寸和选择注意事项

为您的应用选择合适尺寸和类型的截止阀对于获得*佳性能、效率和使用寿命至关重要。选择截止阀时必须考虑几个因素，包括流体类型、流速、压力、温度和安装要求。

J41H机械部法兰式截止阀技术参数



一、准备工作

1.确认管道所需安装的截止阀的口径和型号，选择标准的截止阀。

2.准备所需的工具和材料，如扳手、螺丝刀、胶垫等。

二、安装前的检查

1.检查管道是否干净，清除管道内的沙、石等杂物。

2.检查截止阀的外观是否完好，阀门是否可以正常开闭。

三、阀门的连接方式

1.将截止阀两端的法兰与管道法兰对准，并用螺丝拧紧法兰。

2.如果是螺纹连接，先用布带在螺纹上缠绕几层，然后用扳手拧紧。

四、阀门的固定

1.将截止阀的定位孔与管道对应的固定孔对准，用螺钉将截止阀固定在管道上。

2.需要注意的是，在固定时不宜过紧，防止影响阀门的正常工作。

五、测试阀门的工作状态

1.先将截止阀手轮反时针旋转，直到阀门完全关闭。

2.再将截止阀手轮顺时针旋转，直到阀门完全打开。

3.在阀门关闭和打开的过程中，需要注意观察管道表面的水流情况，确保阀门的密封性和稳定性。

通过上述步骤的操作，您可以顺利地安装截止阀，保障您的管道的正常运行。在操作过程中，需要注意阀门的连接方式和固定方式，以及阀门的正常工作状态，保证安全工作。
