ZZYP自力式压力减压阀技术参数
2025-08-12 17:28:37 来源:SHZZYP自力式压力减压阀技术参数

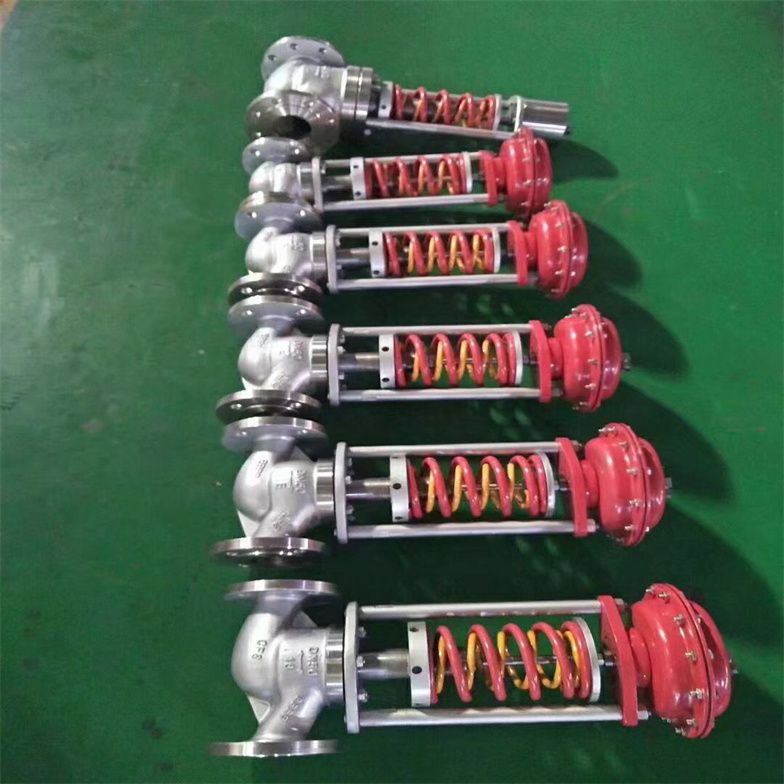

ZZYP自力式压力减压阀是一种不需要外加能源,利用被调介质自身能量实现自动调节的阀门。它具有节能、自动化程度高、安装简单、体积小、重量轻、流体压力稳定、无须外接电源、适用范围广、寿命长等优点。ZZYP自力式压力减压阀无需外加能源,利用被调介质自身能量实现自动调节,可与智能控制系统结合,实现远距离自动控制调节。ZZYP自力式压力减压阀适用于工业过程控制中各种可压缩性气体及蒸汽,如氮气、氧气、氢气、氮氢混合气、乙炔、沼气等。
ZZYP自力式压力减压阀技术参数
ZZYP自力式压力减压阀还具有智能控制功能,可以在没有电的情况下,通过自动控制系统进行调节。此外,该阀门还采用了耐磨耐腐材料,可适应不同腐蚀性介质的密封要求。ZZYP自力式压力减压阀采用双道圆盘式密封结构,使得其泄漏量极低,并且寿命较长。
与传统的单座阀相比,ZZYP自力式压力减压阀具有更大的流通能力,能够处理大流量介质,并且具有更高的密封性能和更长的使用寿命。此外,ZZYP自力式压力减压阀还具有更好的稳定性和可靠性,能够适应各种复杂工况条件下的调节要求。ZZYP自力式压力减压阀广泛应用于石油化工、钢铁冶炼、轻工造纸、纺织印染、电力等行业的各种气体及蒸汽管道的自动调节系统中。其特点如下:产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。ZZYP自力式压力减压阀技术参数产品特点
(1)自力式减压阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
(2)压力分段范围细且互相交叉,调节精度高。
(3)压力设定值在运行期间可连续设定。
(4)对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
(5)橡胶膜片式检测,执行机构测精度高、动作灵敏。
(6)采用压力平衡机构,使调节阀反应灵敏、控制精确。ZZYP自力式压力减压阀技术参数
-
无需外加能源,利用被调介质自身能量实现自动调节,可与智能控制系统结合,实现远距离自动控制调节;
2.采用耐磨耐腐材料,可适应不同腐蚀性介质的密封要求;
3.采用双道圆盘式密封结构,泄漏量极低,寿命较长;
4.具有智能控制功能,可在没有电的情况下通过自动控制系统进行调节;
5.具有更大的流通能力,能够处理大流量介质;
6.密封性能更高,寿命更长;
7.更好的稳定性和可靠性适应各种复杂工况条件下的调节要求;
8.广泛应用于石油化工、钢铁冶炼、轻工造纸、纺织印染、电力等行业的各种气体及蒸汽管道的自动调节系统中。
ZZYP自力式压力减压阀技术参数技术参数
公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750 噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2 允许压差
(Mpa)PN16 1.6 1.5 1.2 1,0 PN40 2.0 阀盖形式 标准型-17~+300℃、高温型+300℃~+450℃ 压盖型式 螺栓压紧式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 阀芯形式 单座、套筒型阀芯 流量特性 线性 ZZYP自力式压力减压阀技术参数执行器参数
有效面积(cm ) 32※ 80 250 630 压力设定范围(MPa) 0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035 0.3~1.2 0.05~0.3 0.01~0.07 保证压力阀正常工作的
*小压差△Pmin(MPa)≥0.05 ≥0.04 ≥0.01 ≥0.005 允许上下膜室之间*大压差(MPa) 2.0 1.25 0.4 0.15 材料 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维 控制管线、接头 铜管或钢管10×1; 卡套式接头:R1/4" 注:※该有效面积所对应的压力设定范围不适用于DN150-250。
ZZYP自力式压力减压阀技术参数性能指标
设定值偏差 ±8% 允许泄露量
(在规定实验条件下)硬密封 4×0.01%阀额定容量 软密封 DN15~50 DN65~125 DN150~250 10气泡/min 20气泡/min 40气泡/min ZZYP自力式压力减压阀技术参数工作温度
公称通径 15~125mm 150~250mm 密封型式 硬密封 ≤150℃ ≤140℃ 冷却罐≤200℃ 冷却罐和加长件≤200℃ 冷却罐和散热片≤350℃ ※ 冷却罐和加长件≤300℃ ※ 软密封 ≤150℃ 注:※表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。
ZZYP自力式压力减压阀技术参数零件材料
材料代号 C(WCB) P(304) R(316) 主要
零件阀体 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316) 阀芯、阀座 1Cr18Ni9Ti(304) 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316) 阀杆 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 膜片 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 膜盖 A3、A4钢涂四氟乙烯 填料 聚四氟乙烯、柔性石墨 弹簧 60Si2Mn 导向套 HPb59-1 ZZYP自力式压力减压阀技术参数外形结构图
ZZYP自力式压力减压阀技术参数主要外形尺寸
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300 法兰接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200 法兰端间距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850 压力调节范围(KPa) 15-140 H 475 520 540 710 780 840 880 915 940 1000 A 280 308 200-500 H 455 500 520 690 760 800 870 880 900 950 A 230 120-300 H 450 490 510 680 750 790 860 870 890 940 A 176 194 280 480-1000 H 445 480 670 740 780 850 860 880 930 A 176 194 280 600-1500 H 445 570 600 820 890 950 1000 1100 1200 A 85 96 1000-2500 H 445 570 600 820 980 950 1000 1100 1200 A 85 96 大约重量(Kg) 26 37 42 72 90 114 130 144 180 200 250 导压管接口螺纹 M16X1.5
总之,自力式压差控制阀作为一种重要的自动控制阀门,具有结构简单、工作可靠、调节精度高等优点。在实际应用中,应根据具体需求选择合适的型号和规格,并按照安装使用方法进行操作和维护。同时,加强对其原理和性能的了解和研究,有助于更好地发挥其作用和提高应用效果。一、ZZYP自力式压力减压阀技术参数准备工作
1. 确定安装位置:自力式调节阀需要放置在管路上,可根据管道的大小和流量确定安装位置。
2. 准备工具:安装自力式调节阀需要用到扳手、螺丝刀、电锤等工具,确保工具齐全。
3. 检查阀门:在安装之前,要检查阀门是否完好,如有损坏或磨损,要及时更换。
二、ZZYP自力式压力减压阀技术参数安装步骤
1. 清洁安装位置:将安装位置清洁干净,以确保自力式调节阀能够牢固地固定在管道上。
2. 安装固定板:安装固定板时,要确保固定板与管道表面紧密贴合,并采用固定螺栓将其固定在管道上。
3. 安装调节阀:将自力式调节阀对准固定板,并用螺栓将其固定在固定板上,螺栓要拧紧,以确保阀门固定牢固。
4. 连接管道:将管道接头与自力式调节阀连接并紧固,使用扳手均匀拧紧螺丝。
5. 接线:将电源线和信号线接入自力式调节阀中,接线前一定要确保电源已关闭。
三、ZZYP自力式压力减压阀技术参数注意事项
1. 安装时要按照厂家提供的安装说明进行操作。
2. 自力式调节阀安装后,所在管道要进行压力测试,以确保阀门能够正常工作。
3. 安装阀门时,阀门的流向应与管道流向一致。
4. 在安装过程中,应保证所有安装部件的清洁和无杂质,以避免影响阀门的使用寿命。
5. 安装后,应定期检查自力式调节阀的运行状态,包括调节精度和密封状态等。
总之,自力式调节阀的安装方法是比较简单的,只要按照以上步骤严格操作,就可以顺利完成安装。同时,在使用阀门时,还需注意维护保养,并注意安全使用,以确保阀门的正常工作。
-
