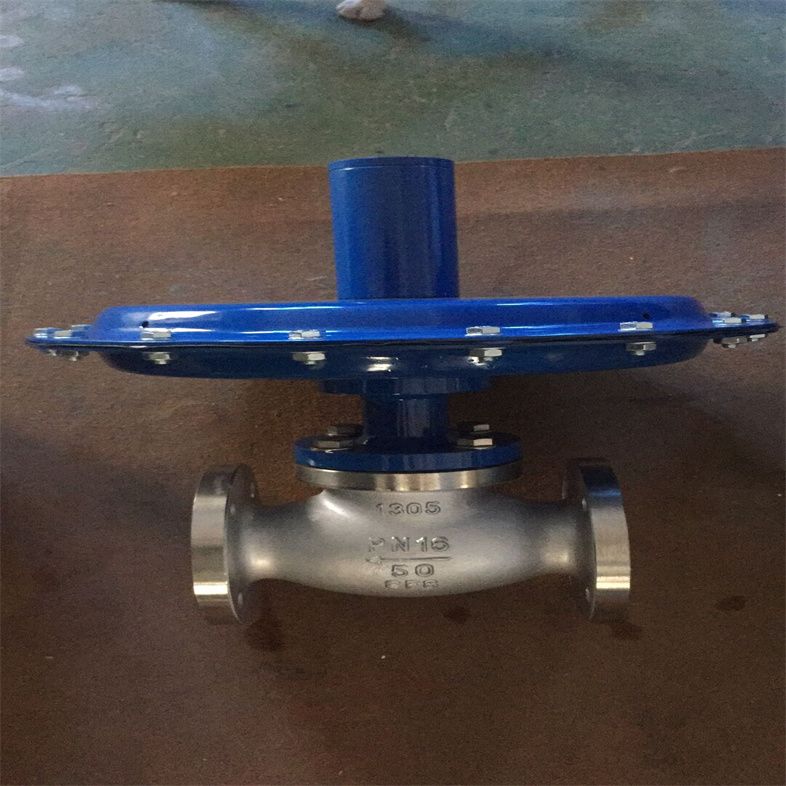

ZZXD储罐自力式微压泄压阀应用案例

ZZXD储罐自力式微压泄压阀应用案例

自力式微压泄压阀|微压减压稳压阀是指无需外加能源,利用被控介质自身能量作为动力源,引入执行机构调节阀芯位置来改变截流面积,从而改变流量,带指挥器操作,达到调节阀后压力稳定(阀后型)或泄压(阀前型)的目的的调节阀,*小调压范围可以达到0.5-5KP千帕,调节精度达到2%-5%。洛克DE LOCKE自力式微压调节阀具有动作灵敏,密封性好,压力波动小等优点,广泛应用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件,用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节,用于各种油品、化学品、液体储罐气封。主要产品有:氮气微压减压阀|氮气小压力减压阀|阀后压力调节阀|1KP|2Kpa|3kp|5kp千帕减压阀,气体微压减压阀,供氮调节阀|泄氮调节阀|V230调节阀|高精度调节阀|小误差自力式微压调节阀,自力式压力减压阀|出口压力可调减压阀|出口压力可调自力式调节阀| kp千帕减压阀,出口很低压力调节阀|压力调节范围(Kpa)|0.5~5.5kp|5~10kp微小压力调节阀|减压阀,出口微压调节阀|压力调节范围,阀后微压调节阀,阀后低压调节阀,不锈钢微压调节阀|铸钢微压调节阀|铸钢微压减压阀|不锈钢微压减压阀|法兰式微压调节阀。

本产品根椐阀芯形式分为单座、双座两种结构;作用型式有减压用阀后压力调节和泄压用阀前压力调节。是一种依靠被调介质自身的压力变化进行自动调节或维持压力差为恒定值的一种节能型调节阀。它可应用于工业燃烧炉系统，控制两种物料，如煤气、空气的流量配比，以达到理想燃烧效果；用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，确保可靠密封。其特点是设备运行中可进行设定值调整；无填料，动作灵敏；能检测出微小的压力变化。广泛应用于工业生产微、差压压力的自动控制中。

  ZZVP、ZZCP型自力式微压、差压调节阀，是一种依靠被调介质自身的压力变化进行自动调节或维持压力差为恒定值的一种节能型调节阀。

它可应用于工业燃烧炉系统，控制两种物料，如煤气、空气的流量配比，以达到理想燃烧效果；用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，确保可靠密封。其特点是设备运行中可进行设定值调整；无填料，动作灵敏；能检测出微小的压力变化。广泛应用于工业生产微、差压压力的自动控制中。

二、ZZXD储罐自力式微压泄压阀应用案例结构与原理

       控制压力小于或等于100Kpa的调节阀称为自力式微压力调节阀(P3通大气)， 差压调节阀是微压调节阀的另一种控制方式。由执行机构、调节机构、导压管等组成。

作用方式为压开式，即差压增大阀开启（ZZCP-16K）型。流体P1节流后成P2，经导压管与差压调节阀执行机构上模室联通，P2作用在波纹模片有效面积上产生一个向下的作用力，加上弹簧的初始压力（向下）作用力； 讯号源压力P3（恒定值）引入执行机构下模室，作用在波纹模片有效面积上产生一个向上的作用力。与上模室P2和弹簧的合力（向下）的作用力平衡。P3与P2之间有一个差压值，这个差压值就是设定值。若差压变化，增大或减小，则平衡被破坏，阀门开大或关小，保住差压值恒定。若差压达不到设定值：如，小于设定值，调整方法如下：打开防尘盖1；反时针旋转调节螺钉2，减小弹簧的预压力，使设定值达到理想要求。反之，则调节螺钉的旋转方向相反。

ZZXD储罐自力式微压泄压阀应用案例的调压范围

氮气压力设定范围广，低至0.5Kpa（50mm.w.c）,高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。不锈钢泄压阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa（200mm.w.c）。
储罐内压力升高至设定压力时，不锈钢泄压阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

ZZXD储罐自力式微压泄压阀应用案例

1、公称口径:DN15~DN300

2、公称压力:0.5KP-1.6Mpa

3、*小压差:≥0.01(MPa)

4、介质:氢气、液化气、氧气、氮气等

5、主要用途:主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件,用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节,用于各种油品、化学品、液体储罐气封。

6、温度:-40℃-250℃

7、材质:铸钢,碳钢,不锈钢

8、连接方式:法兰,螺纹,焊接

9、操作方式:自力式,带指挥器

10、调节压力范围(出口减压范围):0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、41~51、49~58、56~66、64~78、76~90、76~90kp

ZZXD储罐自力式微压泄压阀应用案例产品特征』

1、压力调节范围在0.4~150kPa分档,可按用户需要组合满足工况要求

2、低噪音,性能可靠,免于维护

3、采用标准模块化设计,无填料,阀杆上、下活动时不存在磨擦,上密封*可靠;

4、控制精度高。执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来;

5、平衡型结构,不受阀前压力影响

ZZXD储罐自力式微压泄压阀应用案例

三、主要技术参数与性能指标

Kv值和性能指标

微、差压调节范围

表3外形尺寸及重量     单位：mm

四、ZZXD储罐自力式微压泄压阀应用案例安装、维护与调试

1、 ZZXD储罐自力式微压泄压阀应用案例安装

（1） 检查整机零件是否缺损与松动，对使用有害人体健康的介质，必须进行强度、密封、泄漏与精度测试。

（2） 在安装前，对管道进行清洗（否则由于焊渣等管道垃圾，损坏阀芯密封面，导致阀门不能正常工作），阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

（3） 安装场地应考虑到人员与设备的安全，即便于操作，又有利于拆装与维修。

（4） 阀门应正立垂直安装在水平管道上，导压管必须安装在距离阀出口至少六倍于公称通径的阀后管道上。阀自重较大与有振动的场合，要用支撑架，尽量避免水平安装。

（5） 介质流动方向应与阀体上的箭头指向一致。因微压阀属于精密仪表，其中膜片直接承受介质压力，若阀门反装或管道有反冲压力，则膜片由于受压过高导致膜片损坏，阀门不能工作。阀门应在环境温度-25～+55℃场所使用。对温度高的特殊工况可带冷凝器。

（6） 为使自控系统失灵或检修阀门时，仍能连续生产，应设置旁路阀。

2、 ZZXD储罐自力式微压泄压阀应用案例维护：

（1） 清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，在选用相应的清洗办法。

（2） 阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

（3） 阀芯、阀座：二密封面有较小的锈斑与磨损，可用机械加工的方法进行修理，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

（4） 阀杆：表面损坏，必须换新。

（5） 压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

（6） 易损零件：密封垫片与O型圈，每次检修时，全部换新。膜片必须检查是否有可能发生裂纹、老化与腐蚀等痕迹，根据检验结果，决定是否更换，但膜片使用期一般*多2～3年。

（7） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可更准确地调整填料压紧力与阀芯关闭位置。

3、 ZZXD储罐自力式微压泄压阀应用案例调试

所需要压力值是对执行器顶部的调节螺杆或螺母的操作而得到调整，打开顶部的防尘盖，用扳手调整调节螺杆或螺母。顺时针方向旋转使设定压力增大，逆时针旋转则使设定压力减小。安装在微、差压调节阀后的压力表，可使工作人员借以观察调整后的压力设定值。

4、 注意事项

1） 严禁调压阀安装后再进行焊接。

2） 调压阀投入运行前特别注意冲刷、清洗管道，防止焊渣、污物、卡在节流口，破坏密封面。造成使用前密封面先损坏，调压阀失效的现象。
