Q41N高压锻钢法兰式球阀操作应用案例

Q41N高压锻钢法兰式球阀操作应用案例

Q41N高压锻钢球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统．由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性密封设计结构等。驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、焊接，结构形式为三段式，密封结构可选用软密封、硬密封，压力范围PN1.0-32.0Mpa，公称通径为DN10-200mm，材质可选用锻钢、锻不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。高压锻钢球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，既正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用。

一、Q41N高压锻钢法兰式球阀操作应用案例锻造工艺原理：金属塑性变形铸就高强度

进口锻钢高压球阀的核心优势源于其独特的锻造工艺。锻造是通过机械压力使金属坯料在固态下发生塑性变形，从而获得所需形状和性能的加工方法。其核心原理包括：

金属致密化：

锻造过程中，金属晶粒沿压力方向重新排列，消除铸造工艺中可能存在的气孔、缩松等缺陷，使阀体组织更加致密，强度提升30%以上。

纤维流线优化：

锻造形成的金属纤维流线沿阀体轮廓分布，显著提高抗疲劳性能和抗冲击能力，尤其适用于高压交变载荷工况。

性能可控性：

通过控制锻造温度、变形速度和锻后热处理工艺，可精确调整阀体的硬度、韧性和耐腐蚀性，满足不同介质需求。

类比说明：

锻造工艺类似于“揉面团”——通过反复挤压使面团内部结构均匀致密，而铸造则类似于“倒模具”——可能存在内部气泡或疏松。锻钢球阀的强度和可靠性因此显著优于铸造球阀。

二、Q41N高压锻钢法兰式球阀操作应用案例锻钢高压球阀的结构特点：专为高压工况设计

锻钢高压球阀在结构设计上充分体现了锻造工艺的优势，其核心特点包括：

高强度阀体

材质选择：通常采用A105N（碳钢）、F22（铬钼钢）、F316L（不锈钢）等锻造专用材料，抗拉强度可达620MPa以上，屈服强度≥415MPa。

壁厚优化：锻造工艺允许阀体壁厚更均匀，减少应力集中，耐压能力较铸造阀体提升50%以上。

精密加工球体

表面硬化处理：球体表面镀硬铬（厚度≥20μm）或喷涂碳化钨（硬度≥HRC70），耐磨性提升3倍以上。

密封面精度：球体与阀座接触面粗糙度Ra≤0.4μm，确保低压差下零泄漏。

双密封结构设计

主密封：采用金属对金属密封（如STL硬质合金）或软密封（PTFE/PEEK），适应不同工况需求。

次密封：配备防火石墨密封圈，在650℃高温下仍能保持密封，符合API 6FA防火标准。

防吹出阀杆设计

阀杆底部采用倒T型结构，与球体通过键连接，即使阀内压力达到额定值的1.5倍，阀杆也不会被吹出。

标准化接口

支持ANSI B16.5、DIN 2501、GB/T 9113等法兰标准，兼容性极强，便于与现有管道系统集成。

数据对比：

参数 锻钢高压球阀 铸造高压球阀

抗拉强度 ≥620MPa ≤485MPa

疲劳寿命 ≥10万次 ≤5万次

泄漏率 ≤0.1%KV值 ≤0.5%KV值

三、Q41N高压锻钢法兰式球阀操作应用案例选型指南：关键参数与场景匹配

选型不当可能导致阀门寿命缩短或系统安全隐患。以下为进口锻钢高压球阀的核心选型要素：

压力等级与温度范围

压力等级：根据系统*高工作压力选择，常见等级为PN160（Class 900）、PN250（Class 1500）、PN420（Class 2500）。

温度范围：需考虑介质温度对密封材料的影响。例如，PTFE软密封适用于-29℃~180℃，而金属密封可耐受-46℃~450℃。

介质特性与材质选择

腐蚀性介质：含硫天然气、酸液等需选用不锈钢（如316L）或双相钢（如2205）。

高温介质：蒸汽、热油等需选用高温合金（如Inconel 625）。

颗粒介质：含砂天然气、矿浆等需选用硬质合金密封面（如STL涂层）。

操作方式与自动化需求

手动操作：适用于小口径或低频次开关场景，配备加长手柄或齿轮箱。

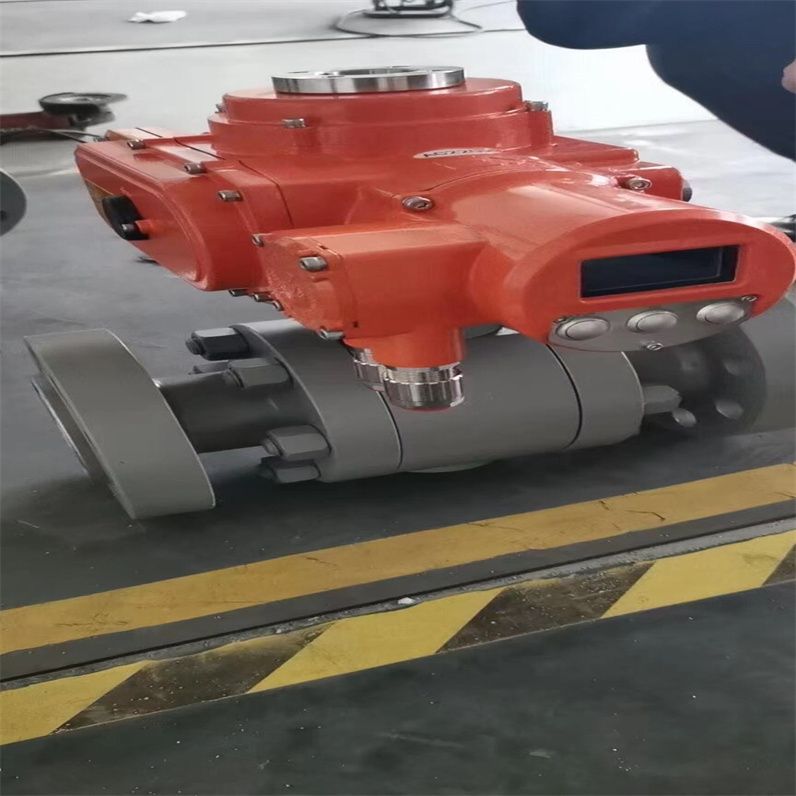

自动化操作：需配置电动、气动或液动执行器，支持远程控制和紧急切断功能。例如，电动执行器扭矩范围为50Nm~5000Nm，气动执行器响应时间≤0.5秒。

法兰标准与接口尺寸

确认管道系统的法兰标准（如ANSI、DIN、GB），选择匹配的法兰接口。例如，ANSI Class 1500对应PN250，DIN PN250对应GB/T 9123 PN250。

接口尺寸需与管道直径一致，避免流阻增加或安装困难。

特殊工况需求

防火需求：石油化工、天然气等易燃易爆场景需选用符合API 6FA标准的防火阀门。

低温需求：极寒地区需选用低温钢（如LCB）并配置低温密封材料（如改性PTFE）。

选型案例：

场景：某天然气长输管道，压力等级PN250，介质含微量HS，温度范围-20℃~60℃。

选型结果：

阀体材质：A105N锻钢

密封形式：金属对金属密封（STL硬质合金）

法兰标准：ANSI B16.5

操作方式：电动执行器（扭矩1000Nm）

四、Q41N高压锻钢法兰式球阀操作应用案例维护与故障处理：延长阀门寿命的关键

定期检查

每季度检查阀门的密封性能、操作灵活性，记录开关次数。

每年进行一次全压密封测试，验证阀门的耐压能力和密封性能。

润滑保养

每年对阀杆、传动部件添加耐高温润滑脂（如Molykote 33），减少磨损。

密封件更换

每3~5年更换阀座、O型圈等密封件，具体周期根据使用频率和介质特性调整。

常见故障与解决方案

阀门内漏：清洗阀座、更换密封件、研磨密封面。

操作扭矩过大：校正阀杆、更换密封件、加热融化结晶介质。

执行器故障：检查电源/气源、更换电磁阀、校准执行器。

五、Q41N高压锻钢法兰式球阀操作应用案例总结：锻钢高压球阀的核心价值

锻钢高压球阀通过锻造工艺实现了高强度、高可靠性和长寿命，其核心价值体现在：

安全性：适用于高压、高温、腐蚀性等极端工况，减少泄漏风险。

经济性：长寿命和低维护成本，降低全生命周期成本。

兼容性：支持多种法兰标准和自动化接口，便于系统集成。

选型时需综合考虑压力等级、介质特性、操作方式等因素，确保阀门与系统需求完全匹配。通过科学选型和定期维护，进口锻钢高压球阀可为高压流体系统提供可靠保障。

Q41N高压锻钢法兰式球阀操作应用案例产品特点

1、所有部件均为锻件
2、采用下装式阀杆，设备倒密封结构
3、采用镶嵌式阀座，阀座背后设备O型圈,确保介质不外漏
4、密封面采用尼龙或聚四氟乙烯，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。

Q41N高压锻钢法兰式球阀操作应用案例

序号	品  名	型 号 及 规 格	单位	数量	单　价 （元）	金 额 （元）	阀体材质及其它
1	球阀	法兰式球阀Q41F-100C  PN100  DN25 温度：150℃ 进法兰到出法兰长度：  MM (含两端水线) 进口法兰面：FM凹面PN100  DN25 对角螺丝孔中心距 100MM 4个螺栓孔，螺丝孔大小：18MM Y直径：68MM D直径：58MM   出口法兰面M凸面PN100  DN25 对角螺丝孔中心距 100MM 4个螺栓孔，螺丝孔大小：18MM X直径;57MM 手轮驱动	台	3			阀体碳钢， 密封四氟 球芯304不锈钢

Q41N高压锻钢法兰式球阀操作应用案例主要零件材料

零件名称	材质
	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	尼龙	尼龙
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
O形圈	四氟	四氟
双头螺栓	35CrMoA	A193-B7

Q41N高压锻钢法兰式球阀操作应用案例主要性能规范

公称压力PN	16	32	MPa
强度试验压力PT	24	48	MPa
低压密封试验力	0.6		MPa
高压密封试验力	17.6	35.2	MPa
适用介质	水、油品、蒸汽
适用温度	-40～120℃

Q41N高压锻钢法兰式球阀操作应用案例外形结构图

Q41N高压锻钢法兰式球阀操作应用案例主要连接尺寸

公称 压力	公称 通径	主要尺寸
		L		L1		D		D1		H		W	M	D2	b	Z-Φd
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊		法兰
16.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-29
	80	580	380	150	160	225	270	170	105	200	200	600	M100×3	94	50	6-33
	100	620	430	178	188	260	320	195	118	245	245	800	M125×4	115	60	6-36
32.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-18
	32	300	230	100	110	165	150	115	43	120	96	300	M52×2	41	30	4-22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-36
	100	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-36

球阀是一种用于关断钢管及软管中带压力介质的重要设备，广泛应用于各个领域，其性能和安全标准需严格遵循。凭借当今先进的技术制造，球阀能够满足严格的安全标准。然而，若不遵循安全操作手册，其潜在危险不容忽视。因此，在选择和使用球阀时，务必谨慎考虑以下关键因素：

 Q41N高压锻钢法兰式球阀操作应用案例选择与操作要点

在选择球阀时，需根据介质、压力和温度条件选择合适的材料，并确保其能承受工作压力。
 1.1.、根据不同的介质、压力和温度条件，需精心挑选符合技术规范的阀体材料、球座及密封件，以确保球阀的安全与性能。在挑选球阀时，必须全面考虑其可能面临的工作压力，包括峰值压力和脉冲压力，以确保选用的球阀能够适应实际工作需求。球阀的开启与关闭是通过旋转动作来实现的。
1.3、根据EN ISO 5211.8标准，顺时针旋转手柄即可关闭球阀，而方形轴上的凹口设计则可清晰展示球阀的当前状态。球阀的控制操作方式因厂家而异，常见的包括手柄操作、执行器控制以及是否配备限位开关等。
1.4、具体操作方式，请详阅各厂家提供的操作手册。

022.Q41N高压锻钢法兰式球阀操作应用案例 接头安装指南

安装准备与注意事项

在安装前，核对球阀是否符合类型和应用条件，并确保在管路和球阀卸压情况下由人员进行安装， 避免残余压力损坏密封件。

在安装球阀前，务必核对球阀是否满足所有关于类型和应用方面的必要条件。确保由具备资质的人员在管路和球阀卸压后进行安装工作。注意，管路系统中的残余压力可能会损坏球阀的密封件，导致泄漏和功能失效。

安装步骤及要求

锁定无残余应力情况下进行钢管与球阀连接，检查货物是否完好，安装前需清洗钢管。 2.3、在无残余应力的情况下，将钢管与球阀相连结。收到货物后，立即检查球阀是否有在运输过程中受损的迹象。 2.5、安装前，必须彻底清洗所有的钢管和软管。在拧紧接头时，需使用适当的工具，确保球阀端部的接头旋紧到位。 球阀安装完毕后，必须进行功能性测试，以确保其正常工作。对于采用法兰连接的球阀，应按照对角线顺序依次拧紧螺栓。 2.10、在两个法兰之间放入符合要求的密封件，并依据法兰规格和强度选择合适的螺栓，同时要保证螺栓的有效螺纹长度与螺纹孔相匹配。





033. Q41N高压锻钢法兰式球阀操作应用案例启动操作

操作前准备与注意事项

在使用前阅读操作手册并确认符合要求，确保操作人员具备资质，首次操作需注意排空管路空气，控制压力施加，确保接头正确关闭。在开始使用之前，务必详细阅读相关操作手册，并确认球阀的操作与安装状态是否符合所有要求。请确保由具备相应资质的人员进行操作。

初次使用注意事项

初次操作长时间未用的球阀时要小心控制压力，防止因气泡引发意外，并确保操作的正确性防止故障。对于长时间未使用或一直处于关闭状态的球阀，其首次操作的扭矩可能会显著高于常规值。因此，在初次操作前， 务必先排空管路系统中的空气，以防止在压力迅速上升时，管路中的气泡引发意外。同时，需要谨慎且合理地控制系统压力的施加。

在将球阀安装到管路系统中后，必须确保打开的接头已正确关闭。不正确的操作或元件的损坏都可能导致严重的故障，甚至可能危及人员安全。

044. Q41N高压锻钢法兰式球阀操作应用案例维修与拆卸

维修前准备与安全措施

维修前切断所有可能的电源和排空管道，准备好防护措施，在拆卸之前，确保设备完全冷却。

在开始维修或拆卸球阀之前，必须严格遵守以下步骤： 4.1 确保执行器的电源已完全切断，以防止意外启动。维修过程中，不得让无关人员接近或开启设备。在排空管道系统内的液体并释放所有压力之前，不得进行任何拆卸工作。 4.4 时刻保持对可能残余液体的危险性的警惕，采取必要的安全措施。穿戴适当的防护服，如帽子和眼镜，以确保个人安全。

4.6 等待球阀完全冷却后，再进行安装或拆卸工作。

具体操作注意事项

严格遵循厂家提供的产品要求进行具体操作，杜绝无关人员靠近，保持警惕于残余液体的危险。请注意，以上所述为通用性的维修与拆卸指南。 4.5 请务必参考各厂家提供的详细产品要求。



Q41N高压锻钢法兰式球阀操作应用案例球阀的安装步骤是怎样的?

(1)安装前的准备

①　球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。

②　把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其他杂质。

③　核对球阀的标志，查明球阀完好无损。将阀全开全闭数次，证实其工作正常。

④　拆去球阀两端连接法兰上的保护件。

⑤　检查阀孔，清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

(2)安装

①　阀装上管线。阀的任何二端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。

②　阀法兰与管线法兰间按管路设计要求装上密封垫。

③　法兰上的螺栓需对称、逐次、均匀拧紧。

④　连接气动管线(采用气动驱动器时）

(3)安装后的检查

①　操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。

②　按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

阀门壳体无损检测的一段方法是什么?

采用无损伤检验的方法，能有效发现壳体的内部缺陷，对于较薄的壳体，采用磁粉探伤；对于较厚的壳体，采用γ射线探伤；对于壁厚超过60mm的壳体，采用Co60射线探伤；对焊接口采用着色探伤；锻件可采用超声波探伤；非铁磁材料(如奥氏体不锈钢、双相不锈钢）应采用射线探伤。

Q41N高压锻钢法兰式球阀操作应用案例避免阀门泄漏应做好哪些工作?

阀门的泄漏有铸造质量问题，但更多的是密封副失效引起的。例如阀门的内漏通常是阀门密封副效应引起的。其次，抛开阀体缺陷的因素，阀门的外漏又多是中法兰或阀杆填料函密封损伤所造成的。在实际工作中，如要避免阀门的泄漏，应尽量做好以下工作：

• 规范设计内容。设计选用时出具包括设计温度，压力，介质性质和状态，以及阀门类型，阀体及主要内件材料、接管要求等内容的阀门规格书，这样，不仅可以强化设计选用意识，而且还能为阀门采购提供科学的依据。

• 改变不当的操作方式，如用截断用的闸阀去调节物流，必然加速阀座、阀板的磨损；担心阀关不严，用“F”扳手强力关闭阀门,这样，不仅损伤阀门密封面·而且还会造成阀杆变形。

• 改变不规范的安装方法。不规范的安装方法，如管道中焊渣，阀体内泥沙不清除就安装阀门，必然会给密封面造成损伤；水平安装的电动阀，气动阀不设吊点；手轮朝下安装造成阀盖处杂物沉积等等，都会影响填料密封
