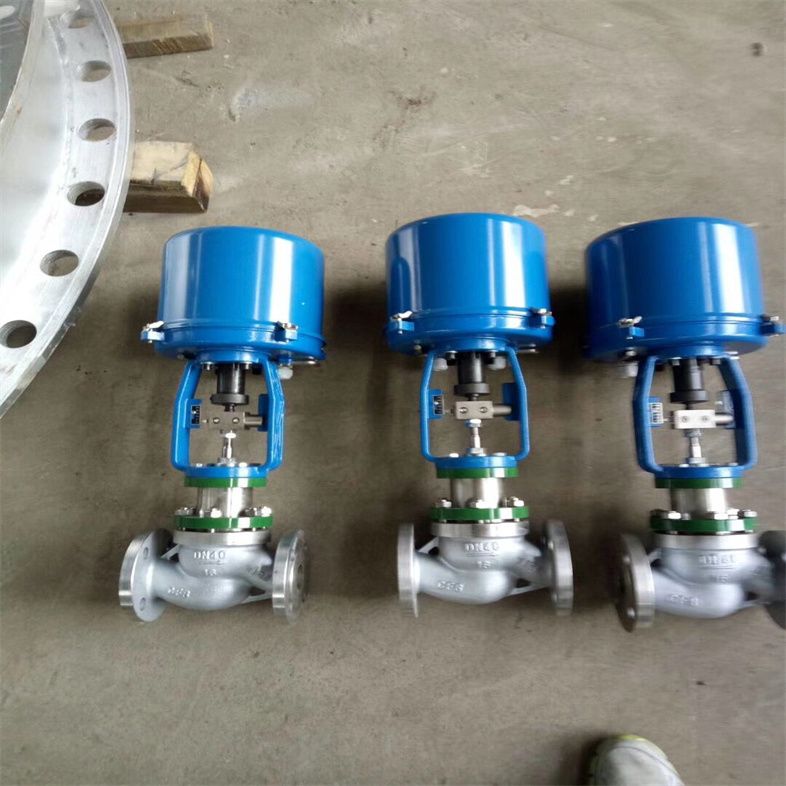

ZDLM电子式电动高温套筒调节阀应用案例

ZDLM电子式电动套筒调节阀，由3810L型（或PSL系列）直行程电子式电动执行机构和精小型套筒阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动单座调节阀和电子式电动套筒调节阀，接受调节仪表传来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。电子式电动单座、套筒调节阀公称通径由20至300mm，公称压力有1.4.0、6.4Mpa，接受信号为0-10mA,DC,使用温度范围由-40℃-50℃。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合：电动套筒调节阀适用于压差较大且泄漏量较大的场合。

ZDLM电子式电动高温套筒调节阀应用案例主要特点如下：
1、 采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、 阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单，装拆维修方便。

■ ZDLM电子式电动高温套筒调节阀应用案例阀体
型 式：直通单座铸造球型阀
公称通径：20、32、25、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94、79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
■ 执行机构
型 式：电子式电动执行机构（如PSL、3810等）
电 源：220V或380V
输入信号：4-20mA或1-5V·DC
输出信号：4-20mA·DC
■ 阀作用型式
分电关式(B)或电开式(K)阀

ZDLM电子式电动高温套筒调节阀应用案例

主要零件材料：

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀　 芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

主要技术参数：

*本产品性能指标贯彻GB/T4213-92

ZDLM电子式电动高温套筒调节阀应用案例主要外形尺寸

*本产品性能指标贯彻GB/T4213-92

ZDLM电子式电动高温套筒调节阀应用案例

在现代化工业生产中，特别是高温高压工况下，流体的精确控制至关重要。ZDLM电动高压高温调节阀的设计目的就是为了满足这一需求。其独特的电子式电动套筒调节阀能够实现阀门口径的精确调节，以适应不同流量和压力的变化。

电子式电动套筒调节阀的*大特点在于其远程控制功能通。过4-20MA信号的传输，可以实现对阀门的远程精确控制。这种设计不仅提高了阀门控制的精度，也大大提高了阀门工作的稳定性和可靠性。在高压高温的恶劣环境下，这一设计更显现出其独特的优势。

此外，ZDLM电动高压高温调节阀还具有高度可定制的特性。可以根据不同的工业生产需求，定制不同的调节阀无。论是大口径还是小口径，无论是高压还是低压，无论是腐蚀性介质还是非腐蚀性介质，ZDLM电动高压高温调节阀都可以应对自如。
为了保证调节阀工作的稳定性和可靠性，ZDLM电动高压高温调节阀还采用了耐高温、耐高压的优质材料制造，从而确保了阀门在恶劣环境下能够长期稳定运行。同时，为了方便用户使用和维护，阀门还设计有多种防护等级，可以根据实际需求进行选择

ZDLM电动高压高温调节阀保养与维护:

1、安装与使用

调节阀安装不符合要求而出故障会造成巨大的浪费，反之，安装得当，可保证正常开工并可延长使用寿命。减少维修工作量和获得良好的系统控制性能。

(1)安装调节阀总体上应考虑以下方面:

① 安全:安装过程中人员和设备的安全。

② 控制性能:配管系统压力损失应与计算调节阀尺寸时所考虑的压力损失一致，以保证所需的流量特性。进出口应尽量保证足够的直管段。

③ 安装位置:应有足够的空间便于操作人员手动操作(包括旁路操作)以及保证调节阀和附件的就地拆卸和维修的可能性。

④ 调节阀组:一般在工艺过程配管中均安装切断阀的旁路阀与调节阀配成阀组，以适应设备连续操作的需要。维修调节阀时用切断阀隔离。用旁路阀调节。

直行程电动执行机构或角行程电动执行机构经机械链接和装配组成，电动执行机构根据自动化系统控制信号指令来驱动阀门，调节阀通过改变阀芯和阀座之间的截面积大小来控制管道内介质的温度、压力、流量等工艺参数。

ZDLM电子式电动高温套筒调节阀应用案例

1、电动调节阀在安装之前首先要核对阀门名牌标识，确保调节阀参数与设计要求相符。
2、在安装之前对电动执行器进行基本误差、全行程偏差、回差、死区等性能调试，在要求极小泄漏量场合使用的调节阀还应进行泄漏量测试。
3、清除管道内部污物、焊渣等杂质才能安装电动调节阀；安装后应全开阀门，在对装管路、调节阀进行清洗及试验各连接处密封性能后调节阀才能投入使用。
4、电动调节阀*好是正立垂直安装在水平管道上，特殊要求时也可以任意安装(电动调节阀倒置除外)。
5、电动调节阀在安装时应避免给阀带来压力，当调节阀安装在管道较长位置时应安装支承架。
6、如调节阀安装位置离地较高应尽量设置检修平台，便于人工检修和操作调节阀手轮。
7、电动调节阀*好工作在温度-25～60℃、相对湿度≤95%环境中。调节阀在使用中应注意防尘，灰尘会加速阀杆与填料的磨损；安装在露天场合的电动调节阀应加装保护罩，不能日晒雨淋，避免水进入电动执行器。
8、打开电动执行器外罩即可进行外部接线，应按照电气设备施工要求进行施工。在电动调节阀开始工作前或电动执行器外壳打开时应切断执行机构主电源，避免安全事故发生。
9、在安装过程中应将电动调节阀从管道上拆除后才能对管道及法兰进行电焊，避免电焊损坏电动执行机构内部电子电路。
10、在电气线路连接后检查执行器限位开关是否正常工作。首先手动调整执行机构到行程中部，安装好执行器外壳后分别向电动执行器发出短促关阀和开阀控制信号，并观察推杆和阀杆运动方向，确保限位开关动作时阀门动作不超过阀行程。
11、在进行电动调节阀手轮操作时，应先切电动断执行器电源。
总的来说，ZDLM电动高压高温调节阀是一种高度先进的调节阀，具有精确、稳定、可靠、可定制等优点。无论是大型工业企业还是小型实验室，都可以根据实际需求选择适合的ZDLM电动高压高温调节阀，以满足其不同
