TFA72W压力容器真空负压安全阀应用案例

TFA72W压力容器真空负压安全阀应用案例

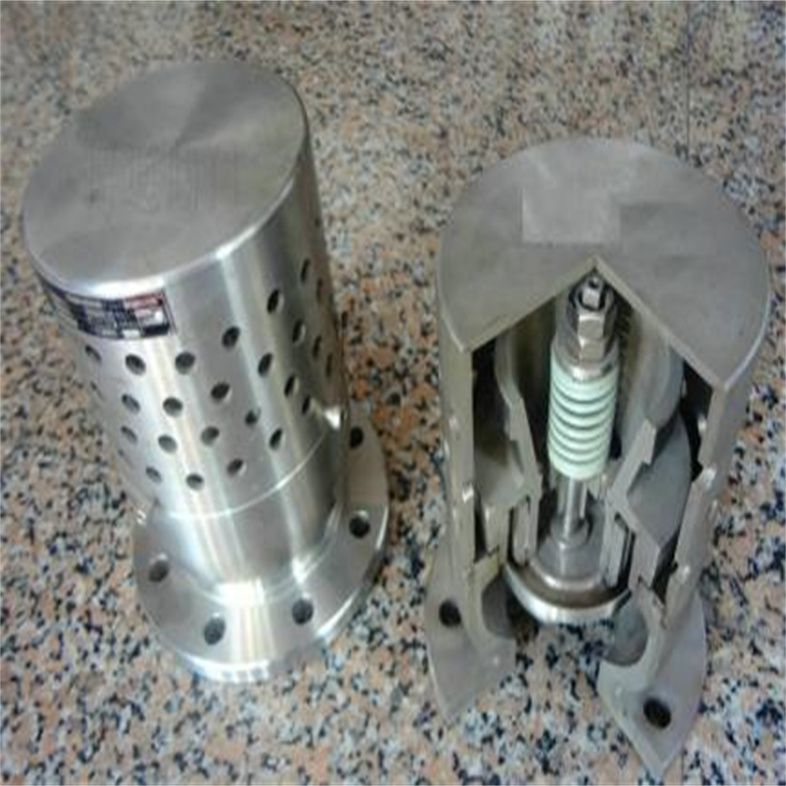

TFA72W真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，吸入空气；当容器内负压达到允许值时，TFA72W-10P/R真空负压安全阀自动关闭，从而保护设备及系统。上海凯利科生产的这一产品一般安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，真空负压安全阀将自动开启保护设备不受损坏。广泛用于城建、化工、冶金、石油、制药、食品、饮料、环保。

真空安全阀是保护真空系统的重要安全装置，防止系统压力过低，造成设备损坏或人员伤亡。进口真空安全阀因其先进的技术、可靠的性能和严格的质量控制，成为许多工业领域的。然而，正确选型、安装和维护进口真空安全阀至关重要，才能确保其发挥*佳效用，延长其使用寿命。

一、TFA72W压力容器真空负压安全阀应用案例选型

选择合适的进口真空安全阀需要考虑诸多因素，其中*重要的包括：工作压力、真空度、介质类型、流量、连接方式以及阀体材质等。首先，必须明确系统的真空度范围和*大允许真空度，确保选择的真空安全阀能够在预定的真空范围内可靠工作。这需要根据具体的工艺流程和设备参数进行计算和评估。

其次，介质类型对阀门的选材和结构设计有直接的影响。不同的介质（如水、油、气体等）具有不同的腐蚀性和粘度，需要选择相应的阀门材质和密封材料，以确保阀门的密封性和耐腐蚀性。例如，处理腐蚀性介质时，需要选择耐腐蚀的阀体材质，如不锈钢或特种合金。而处理粘性介质时，则需要选择具有较大流通面积的阀门，以避免堵塞。

流量是另一个关键参数。它决定了阀门在系统压力骤降时能够排放的介质量，确保系统安全。选择时应根据系统的*大允许泄漏量和真空恢复速度来确定阀门的流量。流量过小，可能无法及时排放泄漏的介质，导致系统压力过低；流量过大，则可能造成不必要的介质损失。

连接方式也需要根据具体的安装环境和管道规格选择。常见的连接方式包括螺纹连接、法兰连接和焊接连接等。选择合适的连接方式可以确保阀门的安装牢固可靠，避免泄漏。

*后，阀体材质的选择取决于介质的特性和工作环境。常见的阀体材质包括碳钢、不锈钢、铸铁等。选择合适的材质可以延长阀门的寿命，提高其可靠性。对于特殊工况，例如高温高压或强腐蚀性介质，可能需要选择特殊材质的阀门。

在选型过程中，建议咨询的技术人员，根据具体的应用场景选择*合适的进口真空安全阀，确保系统的安全性和可靠性。详细了解各个品牌的型号参数，并参考相关的技术规范和标准，对于做出正确的选择至关重要。

TFA72W压力容器真空负压安全阀应用案例性能规范

零件材料

TFA72W压力容器真空负压安全阀应用案例外形结构图

TFA72W压力容器真空负压安全阀应用案例主要外形尺寸

二、TFA72W压力容器真空负压安全阀应用案例真空安全阀安装

正确的安装对于真空安全阀的正常运行至关重要。安装前，需要仔细阅读阀门的安装说明书，了解安装步骤和注意事项。安装过程中，需要注意以下几点：

首先，确保安装位置平稳，避免阀门受到外力作用而损坏。安装前，应检查管道和阀门连接处的清洁度，清除杂物和污垢，防止堵塞。其次，根据阀门的连接方式，正确连接管道，并确保连接牢固，避免泄漏。对于法兰连接，需要使用合适的垫片，并拧紧螺栓，保证连接的密封性。

安装过程中，应避免过度用力，防止损坏阀门。如果遇到问题，应及时咨询的技术人员，避免因安装不当造成安全隐患。安装完成后，需要进行试运行，检查阀门的密封性和灵敏度，确保其能够正常工作。

此外，还需要考虑阀门的安装方向。一些进口真空安全阀具有特定的安装方向要求，以确保其能够正常工作。安装前，应仔细阅读阀门的安装说明书，了解其安装方向要求，并按照要求进行安装。不正确的安装方向可能会导致阀门无法正常工作，甚至造成安全事故。

TFA72W压力容器真空负压安全阀应用案例

（1）容器内有气、液两相物料时安全阀应装在气相部分。
（2）安全阀用于泄放可燃液体时，安全阀的出口应与事故贮罐相连。当泄放的物料是高温可燃物时，其接收容器应有相应的防护设施。
（3）一般安全阀可就地防空，口应高出操作人员1米（m）以上且不应朝向15米（m）以内的明火地点、散发火花地点及高温设备。室内设备、容器的安全阀放空口应引出房顶，并高出房顶2米（m）以上。
（4）当安全阀入口有隔断阀时，隔断阀应处于常开状态，并要加以铅封，以免出错。
（5） 安全阀与锅炉或压力容器之间的连接管和管件的通孔，其截面积不得小于安全阀的进口截面积；如果几个安全阀共用一个进口管道时，进口管道的流通截面积不小于安全阀的进口截面积之和。
（6）安全阀与锅炉的汽包、联箱之间一般不得装设截止阀门，或取用蒸汽的引出管。安全阀与压力容器之间一般不宜装设截止阀门或其他引出管；对于盛装毒性程度为极高、高度、中度危害，易燃、腐蚀、黏性介质或贵重介质的压力容器，经使用单位主管压力容器的技术负责人批准，并制定可靠的防范措施，方可在安全阀与压力容器之间装设截止阀。压力容器正常运行期间，截止阀必须保持全开，加铅封或锁定。截止阀的结构和通径，应不得妨碍安全阀的安全泄放。
（7）采用螺纹连接的弹簧式安全阀，要与带有螺纹的短管相连接，而短管与简体、集箱间要采用焊接连接。
（8）安全阀必须装设排放管。排放管要尽量避免曲折和急转弯，以尽量减少阻力。排放管要直通安全地点，并有足够的流通截面积，保证排汽畅通。对于能相互作用产生化学反应的安全阀，不能共享一根排放管；当安全阀安装在有腐蚀性、可燃气体的设备上，排放时还应采取防腐蚀或防着火爆炸措施；当装设安全阀的设备内为有毒介质，且该介质的蒸汽密度大于空气密度时，从安全阀排出的介质及蒸汽要引入到密闭的系统中，并从封闭系统回收到生产中使用。
（9）安全阀排放管要固定，以免使安全阀产生过大的附加应力或引起振动。
（10）露天安装的安全阀，要设有防止气温低于0oC时、阀内介质所含水分结冰而影响安全阀排放的可靠措施。
（11）安全阀介质结晶温度高于*低环境温度时，安全阀必须设有保温夹套，并安装保温吹扫蒸汽，防止介质结晶堵塞安全阀，影响安全阀的正常动作性能。安全阀的进出口管道也必须设计成带蒸汽保温夹套管或者增加保温蒸汽套管，防止介质结晶堵塞管道。
（12）安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
（13）它应垂直安装在锅炉、的*高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
（14）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm；对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。
（15）压力容器的安全阀*好直接装在压力容器本体的*高位置上。液化气体贮罐的安全阀必须装设在气相部位。一般可用短管与容器连接，则此安全阀短管的直径应不小于安全阀的阀径。
（16）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀；额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
（17）安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。

三、TFA72W压力容器真空负压安全阀应用案例真空安全阀维护

定期的维护保养可以延长进口真空安全阀的使用寿命，并确保其可靠运行。维护保养的内容包括定期检查、清洁和更换零部件等。

定期检查应包括检查阀门的密封性、灵敏度、外观以及连接处的紧固情况。检查时，应仔细观察阀门是否有泄漏、损坏或异常情况。如果发现问题，应及时处理，避免造成更大的损失。清洁时，应使用合适的清洁剂和工具，避免损坏阀门表面。对于一些复杂的阀门，可能需要的技术人员进行清洁和维护。

更换零部件应根据阀门的实际使用情况和维护计划进行。一些易损件，例如密封件，需要定期更换，以确保阀门的密封性能。更换零部件时，应选择正规厂家生产的合格产品，并按照正确的步骤进行操作，以保证更换的质量。

建立完整的维护记录，记录每次维护的时间、内容以及发现的问题和处理措施。这对于后期维护和故障分析具有重要的参考价值。同时，定期进行功能测试，检验阀门的开关性能和密封性，确保其符合设计要求。 定期维护保养不仅可以延长阀门的寿命，还可以提高系统的安全性，避免因阀门故障导致的生产中断和安全事故。良好的维护管理能够*大限度地发挥真空安全阀的保护作用。

总而言之，选择、安装和维护进口真空安全阀是一个系统工程，需要考虑多方面因素，并严格按照规范操作。只有认真对待每一个环节，才能确保进口真空安全阀的长期稳定运行，为真空系统的安全可靠运行提供保障。
