Y42X船用薄膜式气体减压阀计算选型分析

Y42X船用薄膜式气体减压阀计算选型分析

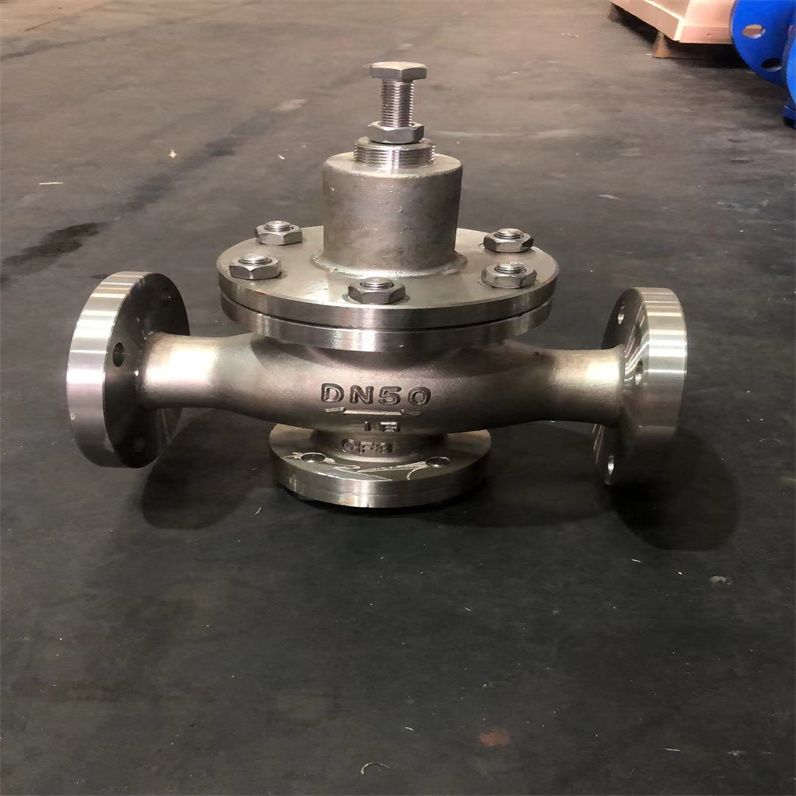

船用减压阀是一种安全阀，用于控制船舶上的压力，避免船舶内部的压力过高而造成设备损坏和人员伤亡等事故。在船舶的燃料舱、液体舱和气舱等处都需要安装船用减压阀。本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。船用减压阀CB/T3656-94是一款按照中国船舶行业标准设计、制造和验收的专用阀门，用于调节船舶压缩空气管路中的空气压力。以下是对该减压阀的详细介绍：

减压阀是靠开启阀孔的大小对介质进行节流而达到减压目的的，它能以自力作用将阀后的压力维持在一定范围内。减压阀主要有活塞式、薄膜式、波纹管式减压阀等，几种常用类型减压阀性能见下表。

二、Y42X船用薄膜式气体减压阀计算选型分析的计算

1、当减压阀的减压比β大于临界压力比βL时，减压阀流量

2、当减压阀的减压比β等于或小于临界压力比βL时,减压阀流量

主要特性与参数

压力分级：CB/T3656-94减压阀有多个压力等级，具体分级可能包括但不限于PN16、PN25、PN40、PN64、PN100等，以适应不同工作压力需求的船舶空气系统。

公称压力：公称压力是指阀门在正常工作条件下允许的工作压力。该减压阀的公称压力范围较广，涵盖了从较低的1.0 MPa到较高的100.0MPa，以满足不同管路系统的压力控制要求。

介质与温度：适用于输送温度不超过300℃的水蒸气或空气，表明其具备一定的耐高温性能，能够在一定高温工况下保持稳定工作。

阀体材质：阀体通常采用铸钢或青铜材质制成，铸钢阀体适用于较高压力和温度条件，具有良好的强度和耐腐蚀性；青铜阀体则适用于需要较高耐蚀性的场合，可能也适用于中低压力应用。

内部组件：部分减压阀内部采用膜片（如锡青铜材质）作为关键控制元件，确保调节和稳定的减压性能。弹簧用于提供反向作用力，维持阀内压力平衡。部分型号还可能使用旋塞或球形结构，以及隔膜形结构设计。

二、Y42X船用薄膜式气体减压阀计算选型分析标准

船用减压阀的标准主要有以下几个方面：

1.安装要求：根据船舶的不同情况和使用要求，船用减压阀的安装位置、数量和排布方式都有所不同，但必须满足相关标准的要求，如船级社规定的要求等。

2.检测方法：为确保船用减压阀的正常运行和安全性能，必须进行定期检查和测试。检测方法通常包括静态试验、动态试验、气密性试验、密封试验等。

3.使用注意事项：使用船用减压阀的过程中也需要遵循一定的标准和注意事项，如必须定期进行维护和保养，必须正确使用和调整船用减压阀的压力等。

三、Y42X船用薄膜式气体减压阀计算选型分析的分类

根据船舶上的不同使用情况和要求，船用减压阀还可以进行分类，如：

1.按照使用介质分类，可分为空气舱压力减压阀、液体舱压力减压阀等。

2.按照结构形式分类，可分为弹簧式减压阀、重锤式减压阀等。

3.按照升压方式分类，可分为手动升压减压阀、电动升压减压阀、气动升压减压阀等。

Y42X船用薄膜式气体减压阀计算选型分析性能规范

减压阀流量系数(Cv)

主要零件材料

Y42X船用薄膜式气体减压阀计算选型分析外形结构图

Y42X船用薄膜式气体减压阀计算选型分析主要外形尺寸

Y42X船用薄膜式气体减压阀计算选型分析安装说明

①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

四、Y42X船用薄膜式气体减压阀计算选型分析的使用注意事项

在使用船用减压阀的过程中，也需要注意以下几点：

1.必须认真阅读船用减压阀的使用说明，了解其工作原理和性能指标。

2.安装前一定要进行检查，确保船用减压阀的质量和安装位置符合标准。

3.使用过程中必须定期进行维护和保养，防止船用减压阀出现故障。

4.必须按照标准和要求调整船用减压阀的压力，并定期进行检查和测试。

5.使用船用减压阀时必须严格遵守相关规定和操作程序，防止事故发生。

【Y42X船用薄膜式气体减压阀计算选型分析总结】

船用减压阀作为船舶上常用的设备之一，其标准和使用都必须符合相关要求和标准。正确的安装和使用能够保证船用减压阀的正常运行，有效避免事故的发生。

三、Y42X船用薄膜式气体减压阀计算选型分析的选用与安装注意事项

1、减压阀只有在计算减压比β时所用压力为压力，其他压力均为相对压力。

2、减压阀的型号与规格，应根据压差、流量、介质特性等因素计算确定，不应直接按上游或下游管道的管径确定。

3、活塞式减压阀减压后的压力不应小于0.1MPa，如需减至0.07MPa以下，应再设波纹管式减压阀或用截止阀进行二次减压。

4、当减压阀前后压力比大于5~7时，应串连装两个。如阀后蒸汽压力P2较小，通常宜采用两级减压，以使减压阀工作时噪声和振动小，而且安在热负荷波动频繁而剧烈时,为使级减压阀工作稳定，一、二级减压阀之间的距离应尽量拉开一些。

5、减压阀有万向性，安装时注意不要把方向装反，并应垂直安装在水平管道对于带有均压管的减压阀,均压管应连接在低压管道一侧

6、减压阀安装一律采用法兰截止阀，低压部分可采用低压截止阀。

7、旁通管是安装减压阀的一个组成部分，当减压阀发生故障需要检修时,可关闭减压阀两侧的截止阀，暂时通过旁通管进行供汽。

8、减压阀两侧应分别装有高低压压力表，阀后设安全阀。

9、设计时除对型号及规格进行选择外，还应说明减压前后压差值和安全阀的开启压力，以便生产厂家合理配备弹簧。

10、除压力表、安全阀、减压阀外，其他管件均应保温。
