ZZYP自力式高温过热蒸汽减压阀操作应用案例

2025-12-01 15:40:24 来源：SH

一、ZZYP自力式高温过热蒸汽减压阀操作应用案例定义与原理

定义：自力式减压阀，也称为活塞式减压阀、蒸汽减压阀，是气动调节阀的一个必备配件。它主要利用介质自身的压力变化进行自我控制，以保持流经被控系统介质的压差不变。
ZZYP自力式蒸汽减压阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
是一种采用控制阀体内的启闭件开度来调节介质流量，并将介质压力降低的装置。以下是关于自力式减压阀的详细介绍：
工作原理：自力式减压阀通过启闭件的节流作用，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。当进口压力或流量发生变化时，它依靠介质本身的能量自动保持出口压力在一定范围内。这通常是通过阀内
的压力控制阀的开度来实现的，例如，当供水压力增大或减小时，信号会传入膜片上腔，带动移动，从而改变阀座的流通面积。二、构造与特点

构造：自力式减压阀由主阀和旁通管道组成。主阀包括塞形控制、薄膜调节弹簧、杠杆、枢轴等零件。旁通管道的连接方式有焊接直通式和通径两种。
特点：
- 结构紧凑，体积小，重量轻。
- 密封性能好，安全可靠。
- 使用寿命长。
- 适用于带颗粒和小固体物质的液体，以及各种工业自控环境。

三、ZZYP自力式高温过热蒸汽减压阀操作应用案例技术参数

自力式减压阀的技术参数可能包括：

公称通径：如螺纹接口为1/2"、3/4"、1"等；接口为15、20、25mm-300mm等。
公称压力：如PN1.6、4.0、6.4 MPa等。
使用温度：-20~+70℃。
调压范围：如1050KPa、40160KPa等分段范围。
*使用压差：如1.5Mpa。
阀体材质：如CS、304SS、316SS、316L等。

四、ZZYP自力式高温过热蒸汽减压阀操作应用案例应用领域

ZZYP自力式蒸汽减压阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式蒸汽减压阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。自力式减压阀广泛应用于多个工业领域，包括但不限于：

石油化工行业：用于炼油、化工原料输送、油气田开发等环节，保护管道和设备免受高压冲击，确保介质压力稳定。
电力行业：广泛应用于蒸汽管道、给水系统以及冷却水系统等环节，确保设备在*佳工况下运行。
钢铁冶金行业：用于炼铁、炼钢、轧钢等生产流程，确保高炉煤气、氧气、氮气等关键介质的稳定供应。
建筑及城市供热系统：用于调节供热介质在输送过程中的压力稳定，避免供热不均和能源浪费问题。同时，也常用于高层建筑给排水系统，保障水压稳定。
轻工及印染行业：用于压缩机、泵等设备的配套使用，保护设备免受高压冲击。
制药与食品行业：确保药品和食品生产过程中压力的稳定和介质的纯净，保障产品质量。
水处理行业：用于调节水处理设备的进出口压力，确保水质安全和系统稳定运行。

五、ZZYP自力式高温过热蒸汽减压阀操作应用案例总结

自力式减压阀以其独特的自动调节能力和广泛的适用性，在多个工业领域中发挥着重要作用。它不仅能够提高生产效率、保障产品质量和设备安全，还能为企业节省能源和降低运营成本。随着工业自动化的不断发展和技术的不断进步，自力式减压阀的应用前景将更加广阔。

ZZYP自力式高温过热蒸汽减压阀操作应用案例产品特点

（1）自力式蒸汽减压阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。

ZZYP自力式高温过热蒸汽减压阀操作应用案例

序号	品名	型号及规格	单位	数量	单　价（元）	金额（元）	阀体材质及其它
1	减压阀	ZZYP-16C PN16 DN40 介质:蒸汽，进口 5 Bar，2.5 Bar	套	1	2520	2520	阀体碳钢内件不锈钢

ZZYP自力式高温过热蒸汽减压阀操作应用案例技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
阀盖形式		标准型-17～+300℃、高温型+300℃～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

ZZYP自力式高温过热蒸汽减压阀操作应用案例执行器参数

有效面积(cm )	32※	80	250	630
压力设定范围(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
压力设定范围(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保证压力阀正常工作的 *小压差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允许上下膜室之间*大压差(MPa)	2.0	1.25	0.4	0.15
材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1；卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

ZZYP自力式高温过热蒸汽减压阀操作应用案例性能指标

设定值偏差		±8%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

ZZYP自力式高温过热蒸汽减压阀操作应用案例工作温度

公称通径		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和散热片≤350℃ ※	冷却罐和加长件≤300℃ ※
	软密封	≤150℃

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

ZZYP自力式高温过热蒸汽减压阀操作应用案例零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

ZZYP自力式高温过热蒸汽减压阀操作应用案例外形结构图

ZZYP自力式高温过热蒸汽减压阀操作应用案例主要外形尺寸

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法兰端间距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大约重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
导压管接口螺纹			M16X1.5

以其独特的节能环保特性，在无需外接能源的情况下，仅靠介质自身能量即可驱动运行，使用便捷，安装后仅需设定压力值便可自动投入工作。因此，在控制精度要求不高且缺乏电源、气源的场合下，这种阀门得到了广泛的应用。 然而，要想确保自力式压力调节阀在运行过程中不出问题，正确的选型、安装和使用都是必不可少的。虽然选型方面涉及多个因素，如控制压力位置、介质温度、腐蚀性以及工作压力等，但本文将主要聚焦于安装和使用过程中的关键问题。

自力式减压阀是常用于自来水管道中的一种阀门，主要作用是减小进入管道的水压，以保证管道运行的稳定性和安全性。这种阀门的安装方式需要特别注意，以确保阀门的正常运行。

二、ZZYP自力式高温过热蒸汽减压阀操作应用案例水平安装方式

自力式减压阀可以水平安装，但要注意以下几点：

1. 阀门应放置在水平的地面上。

2. 阀门进口和出口管道的安装应符合相关规定。

3. 阀门底部应有排放口，以保证阀门内部的清洁和排放水分。

4. 阀门与进口管道之间应留有一定距离，便于维修和更换。

三、ZZYP自力式高温过热蒸汽减压阀操作应用案例垂直安装方式

自力式减压阀还可以垂直安装，但要注意以下几点：

1. 阀门安装时，应按照标记标识的方向安装，保证水流方向与阀门的安装方向一致。

2. 阀门底部应有排放口，以保证阀门内部的清洁和排放水分。

3. 阀门与相邻管道之间应留有一定的距离，便于维修和更换。

4. 当采用垂直安装方式时，为确保阀门正常工作，阀门顶部应保持干燥，防止积水影响阀门的工作效果。

5. 带读数表的自力式减压阀采用垂直安装方式时，读数表应水平安装。

总之，无论是采用水平安装方式还是垂直安装方式，都要注意阀门的安装质量和阀门本身的结构特点，以确保阀门能够正常工作，保障大家的生活用水安全。

【ZZYP自力式高温过热蒸汽减压阀操作应用案例结语】

自力式减压阀的安装方式的选择和安装要求是非常重要的，必须注意细节，以确保阀门的正常运行。在安装前务必仔细阅读说明书，或者咨询人士的意见。

02安装和使用注意事项

▲ 蒸汽管道问题案例

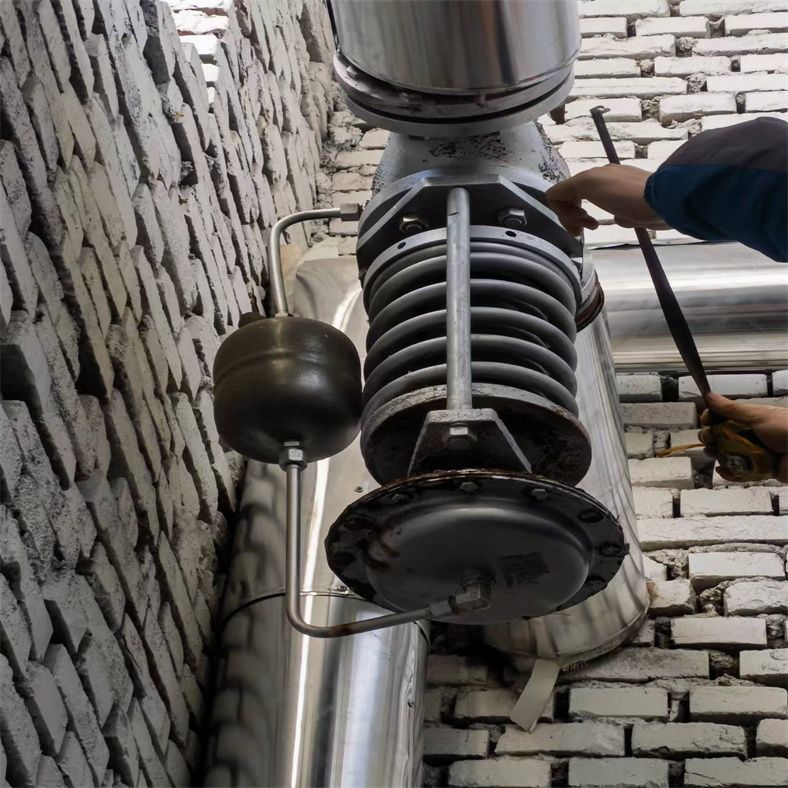

*近，就遇到过这样一起自力式压力调节阀的使用问题。该阀门被安装在蒸汽管道上，但在使用仅一两个月后，用户就反映出现了故障。现场检查发现，大量蒸汽从调节阀膜头的排气孔中喷出，造成的噪声。经过深入分析，事故原因是蒸汽未经冷凝直接进入膜头，导致膜片烧毁。

▲ 安装细节与维护

对于蒸汽管道上的自力式压力调节阀，安装时必须确保在执行器和管道间加装冷凝罐，以防止蒸汽进入执行器膜头。 同时，调节阀应头朝下安装，冷凝罐的位置要高于膜头。初次使用前，还需确保冷凝罐和膜头充满水。然而，尽管现场安装方式和仪表人员操作都看似无误，但问题究竟出在哪里呢？经过进一步询问，才得知冷凝罐和膜头之间的铜管接头存在漏水现象。正是这一细节上的疏忽，导致冷凝罐中的水逐渐减少，*终使蒸汽进入膜头并烧毁了膜片。

因此，在蒸汽管道上使用自力式压力调节阀时，必须格外注意安装和维护。 为确保阀门正常运行，必须时刻关注接头是否漏水、冷凝罐是否缺水，并定期进行检查和加水。实际上，不仅仅是自力式压力调节阀，其他类型的自力式调节阀在使用时同样需要注重维护和保养。

此外，若蒸汽压力较高，则建议选用活塞式执行器而非薄膜式执行器，因为薄膜式执行器的膜片所能承受的压力通常不超过0.4Mpa，超过此限制虽然仍可使用，但会显著降低其使用寿命。
