J21W压力表内外螺纹针型阀选型分析

1. J21W压力表内外螺纹针型阀选型分析的基础结构与原理

1.1. 针型阀的结构

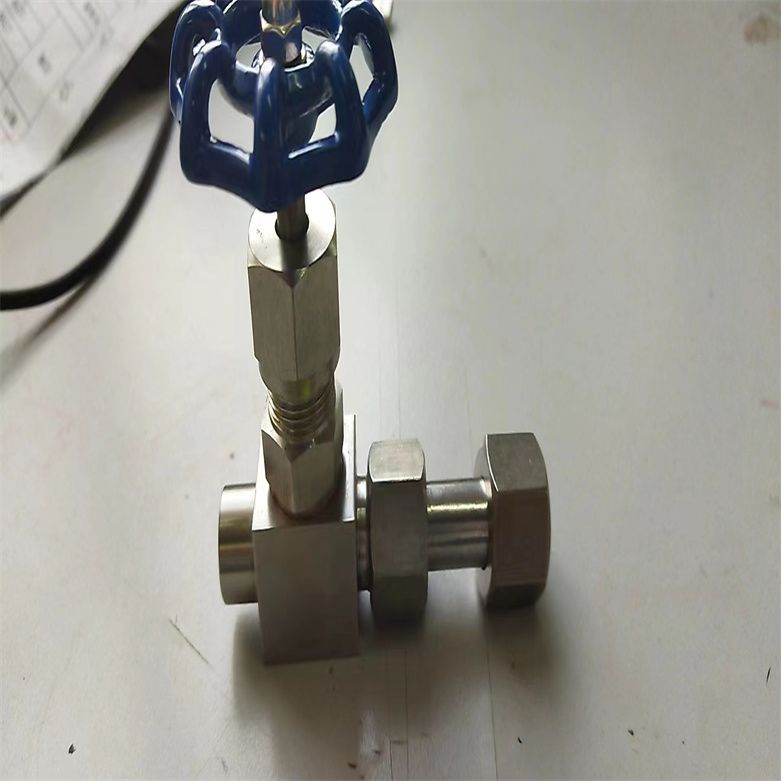

针型阀的阀芯设计独特，呈现为尖锐的圆锥体，宛如一根细针般插入阀座之中。这种精心设计的阀芯，赋予了针型阀在微小开度下也能精准调控流体流量和压力的能力，从而实现对介质流动的细腻调节。J21W/H压力表内外螺纹针型阀设计制造：GB/T12224-1989,JB/T7747-1995，连接形式：内外螺纹连接，结构特征：锥螺纹密封；活动阀瓣，阀门检验和试验：GB/T13927-1992。针型阀，因其独特的阀芯设计，如同细长的针状，而得名。这种阀门具有出色的精确调整能力，从而在众多领域都发挥着不可或缺的作用。

阀体作为针型阀的外部保护壳，通常采用铸造或锻造工艺打造，材质则可根据工作环境和介质特性进行选择，如不锈钢、碳钢等。其内部精心加工了与阀芯相契合的阀座和流体通道，以确保介质的顺畅流动。

阀杆是连接阀芯与操作机构的关键部件，负责传递操作机构的动作至阀芯，从而驱动阀门的开启与关闭。它必须具备足够的强度和刚度，以承受阀芯在操作过程中产生的力量和扭矩，同时还要确保与阀芯的连接稳固，避免出现松动或脱落的情况。

为了保障针型阀的优良密封性能，会在阀芯与阀座、阀杆与阀体等结合处安装密封件。这些密封件通常采用橡胶或聚四氟乙烯（PTFE）等材料，它们拥有出色的弹性和耐磨性，能有效防止介质发生泄漏。

操作机构是控制针型阀开闭的核心部件，其操作方式多样，包括手动、电动和气动等。手动操作机构主要由手柄或手轮构成，通过人工旋转来驱动阀杆和阀芯；电动操作机构则依赖电动机驱动阀杆旋转，实现自动化控制；而气动操作机构则利用压缩空气推动气动执行器，进而驱动阀杆动作。

1.2. 针型阀的工作原理

针型阀的工作原理在于其独特的阀芯设计。通过旋转阀杆，阀芯在阀座内实现上下移动，进而调整阀芯与阀座间的间隙，实现对流体通过量的精准控制。当阀芯向下运动，其与阀座的间隙逐渐缩小，导致流体通过时遭遇的阻力增大，从而使得流量减小；相反，当阀芯向上运动，间隙增大，流体通过阻力减小，流量则相应增大。得益于阀芯的圆锥形设计，其与阀座间的间隙变化呈线性关系，这使得针型阀能够实现对流量调节的细腻与精确。

2. J21W压力表内外螺纹针型阀选型分析针型阀的分类与用途

2.1. 按连接方式分类

针型阀，一种特殊的阀门类型，其连接方式是分类的关键。其中，螺纹连接针型阀是常见的一种。这种阀门的适用范围主要集中在小口径管道，因其安装简便、结构紧凑而受到青睐。值得注意的是，螺纹连接又分为内螺纹和外螺纹两种，用户可根据个人需求进行灵活选择。

法兰连接的针型阀，专为大口径管道或对连接强度有高要求的场合设计。其连接过程涉及在管道上焊接法兰盘，随后通过螺栓将针型阀与法兰盘紧密相连。这种连接方式不仅具有良好的密封性能，更确保了连接的稳固与可靠。

焊接连接针型阀，其特点是阀体直接与管道进行焊接，从而确保了出色的密封性和强度。这种连接方式特别适用于高温、高压环境或对泄漏零容忍的工况。然而，需要注意的是，焊接连接的安装和拆卸过程相对较为繁琐。

卡套连接针型阀，以其简便的连接方式著称，特别适用于低压、小口径的管道系统。这种连接方式无需焊接或螺纹加工，仅需通过卡套即可轻松将针型阀与管道相连结。然而，值得注意的是，卡套连接的耐压和耐温性能相较于其他连接方式可能稍显逊色。

2.2. 按用途分类

仪表针型阀：这种针型阀在仪表测量管路系统中扮演着重要角色，它能够开启或切断管道通路，与压力表等设备配套使用，实现对介质流量和压力的精确控制，从而确保测量的精准度。

工艺针型阀：它在石油、化工、电力、冶金等工业领域的工艺管道系统中得到广泛应用。通过控制流体的流量、压力、温度等关键参数，工艺针型阀满足了生产工艺的严格要求。例如，在炼油装置的催化裂化部分，升降杆式针型阀被广泛选用；而在化工系统的酸碱等腐蚀性介质环境中，则宜选用奥氏体不锈钢制造的全不锈钢针型阀，其阀座密封圈采用聚四氟乙烯材料，确保了良好的耐腐蚀性。

取样针型阀：这种针型阀主要用于从管道或设备中采集少量的介质样本，以便进行深入的分析和检测。其特点在于较小的流通截面和出色的调节性能，从而能够确保采集到的样本具有很高的代表性。

3. J21W压力表内外螺纹针型阀选型分析的特点与不足

3.1. 针型阀的特点

针型阀作为一种特殊的阀门类型，具有以下显著特点：能够实现对介质流量和压力的精确控制，从而确保测量的精准度；具备耐腐蚀性，某些针型阀采用特殊材料制造，如奥氏体不锈钢，并配备聚四氟乙烯密封圈，确保在酸碱等腐蚀性介质环境中具有良好的耐腐蚀性；结构紧凑，占用空间小，便于安装和维护；调节性能出色，能够适用于多种工况。

3.2. 针型阀的不足

尽管针型阀在流量调控、密封性能、耐压能力以及适用性方面均表现出色，但它也存在一些潜在的不足。例如，由于阀芯设计为针状，与阀座接触面积有限，因此在某些情况下可能存在操作不够便捷的问题。此外，流通截面积相对较小，因此它不适用于需要处理大流量的场景；当介质中存在杂质或颗粒时，这些物质容易堵塞阀芯与阀座之间的间隙，从而影响阀门的正常工作和使用寿命。在开启或关闭针型阀时，需要较大的操作力矩来克服阀芯与阀座之间的摩擦力以及介质的压力。


J21W压力表内外螺纹针型阀选型分析试验标准单位Unit：MPa

J21W压力表内外螺纹针型阀选型分析外型与连接尺寸

4.J21W压力表内外螺纹针型阀选型分析的安装与维护

安装位置：针型阀的安装位置、高度和进出口方向都必须严格遵循设计要求，同时要确保介质流动的方向与阀体上的箭头方向保持一致。通常，为了便于操作和维护，针型阀应安装在易于操作的位置，同时也要考虑其工作环境和空间限制。

安装前检查：在安装阀门之前，必须对阀门的外观进行检查，确认其铭牌是否符合国家标准《通用阀门标志》GB12220的规定。对于工作压力超过1.0MPa或在主干管上起切断作用的阀门，还需要进行强度和严密性的性能测试，只有合格的产品才能投入使用。

维护保养：为了确保针型阀的性能和延长其使用寿命，需要定期对其进行维护保养。这包括清洁阀门的表面、检查阀芯和阀座的磨损情况、及时更换密封件等。在操作过程中，应避免使用过大的力量来开启或关闭阀门，以防损坏阀芯或阀座。同时，也要注意防止阀门受到外力撞击或震动。

故障处理：一旦针型阀出现泄漏、操作不灵活等故障，应立即停止使用并进行检查和维修。可能需要根据具体情况更换阀芯、阀座、密封件等部件，甚至对阀门进行整体更换。在维修过程中，必须严格遵循操作规程，以确保维修的质量。

J21W压力表内外螺纹针型阀选型分析安装

(1)安装位置应当便于操作人员观察和清洗，并且应当避免受到辐射热、冻结或者震动等不利影响;

(2)压力表与压力容器之间，应当装设三通旋塞或者针形阀(三通旋塞或者针形阀上应当有开启标记和锁紧装置)，并且不得连接其他用途的任何配件或者接管;

(3)用于蒸汽介质的压力表，在压力表与压力容器之间应当装有存水弯管;

(4)用于具有腐蚀性或者高粘度介质的压力表，在压力表与压力容器之间应当安装能隔离介质的缓冲装置。

为什么要安装针型阀？主要是便于维修更换压力表，其他球阀这种能不能用？一是不符合规范，二是针型阀和三通旋塞阀在开启时介质流动比较缓慢，不会把压力表冲坏。
