H42X水泵水下吸管底端底阀操作应用案例

H42X水泵水下吸管底端底阀操作应用案例

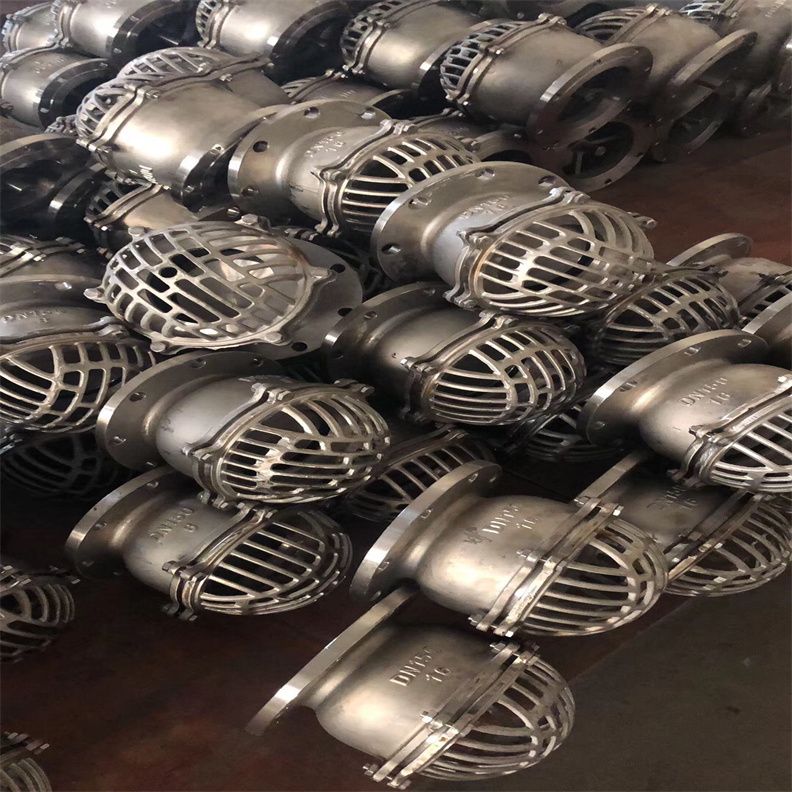

H42X铸铁底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞，主要应用在抽水的管路上水道和支承的作用，连接方式有法兰连接和螺纹连接。主要由阀体，阀芯，阀瓣，过滤网等组成，一般承受压力为2.5公斤。底阀，这一由阀体、阀盖、阀瓣、密封圈和垫片等关键部件构成的装置，在水泵吸水管路中扮演着至关重要的角色。其阀瓣设计为单瓣、双瓣或多瓣，以适应不同的使用需求。当液体介质从阀盖方向进入阀体时，液体的压力会推动阀瓣打开，允许介质顺畅流过。而一旦阀体内的介质压力发生变化或消失，阀瓣会迅速关闭，有效防止介质倒流。底阀不仅节约能源，还能确保水泵管内的液体只进不出，从而限制了液体返回水源的可能性。其阀盖上的多个进水口和加强筋设计，不仅增强了结构的稳固性，还有效减少了堵塞的可能性。此外，单瓣、双瓣和多瓣型等不同口径的选择，以及法兰连接和螺纹连接方式的灵活性，使得底阀能够广泛应用于各种抽水管路中，发挥其独特的水道和支承作用。水源的水在流体的压力推动下，通过阀盖进入阀体，使阀瓣打开，允许水流畅通。一旦停止抽水，出口管内的压力会迅速将阀瓣关闭，从而确保液体不会倒流回水源，既保证了抽水的顺畅，又节约了水资源。

H42X水泵水下吸管底端底阀操作应用案例结构原理

H42X铸铁底阀由阀体，阀瓣，阀盖，衬套，密封圈等零件组成，详见下图水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。底阀由阀体、阀盖、阀瓣、密封圈和垫片等部件组成，英文名称Foot Valve或Bottom Valve，属于止回阀的一种，安装在泵吸入口管路*低端，用于防止停机后吸入管路中的水排空。
阀罩能过滤大颗粒物，阀瓣靠自重或自重+弹簧压力关闭。阀瓣有单瓣、双瓣和多瓣等几个类型：
底阀在阀盖上设有多个进水口，并配有筛网，以减少杂物的流入，降低底阀的堵塞几率。底阀虽然配有防堵塞筛网，但底阀一般是适用于清洁介质的，粘度和颗粒度过大的介质不宜使用底阀。底阀焊接在容器的*底部，从而可以达到*佳的排空，清洗，消毒的效果。
1、结构不论是从流量，还是从工艺要求来看都很理想，此外在排空的时候不会产生湍流现象。
2、底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长。
3、底阀还可根据操作过程中各项工艺要求将工作介质很好的混合。
4、罐底阀尽可能靠近罐底壁，从而达到无死角的效果。
5、底阀按材质可分为塑胶类底阀和金属类底阀、也可以分为普通底阀和有反洗水流的底阀。

H42X水泵水下吸管底端底阀操作应用案例主要应用
底阀非自灌式离心泵在启动前，泵内必须灌满水才能启动。底阀主要应用于非自灌式离心泵抽水场合，安装在吸入管路底端，完全淹没在水中。底阀具有止回功能，吸入管路中的水只能向泵入口方向流动，不能返回吸入池，首次泵启动时需要灌水，以后就不需要灌水了（事实上由于底阀的密封、加工质量问题，再次启动也需要补一定的水量）。
止回阀通常不能承受高压，但是泵停机后出水侧的水回流会产生很大的压力，为防止底阀被破坏，有的底阀上安装有泄压管。
自吸泵需不需要底阀
一般来说是不需要装底阀的，因为一般自吸泵的进口处都自身带的有止回阀，也就是我们常说的单向阀，这样泵在停止后，泵体内的液体就无法回流到原来的池子里，而且储存在泵体内，所以第二次使用的时候就不需要加灌液体了。
如果加装了底阀以后效果会更好，因为如果有时候单向阀损坏了，还有底阀做为保障，不会出现空转，而且加装底阀以后也会有效的保证泵的有效吸程。
另一种特殊情况，但如果吸入高度相差太大,或吸液管管径过大,体积超过了自吸泵泵腔内的存液量,就不能正常工作了。这时必须要加装底阀，保证自吸安全快速。

H42X水泵水下吸管底端底阀操作应用案例性能规范

适用介质：水、油、及非腐蚀性介质
适用温度：≤80 ℃
主要密封材料：灰铸铁、丁腈橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992

H42X水泵水下吸管底端底阀操作应用案例零件材料

H42X水泵水下吸管底端底阀操作应用案例外形结构图

H42X水泵水下吸管底端底阀操作应用案例主要外形尺寸

水泵底阀的正确使用方法对于水泵系统的稳定运行至关重要。底阀，又称为止回阀或单向阀，其主要作用是防止水流的倒流，在水泵系统中扮演着举足轻重的角色。接下来，我们将详细解析水泵底阀的正确使用步骤及注意事项。

H42X水泵水下吸管底端底阀操作应用案例

此外，止回阀也是一种重要的阀门类型，它依靠介质自身的流动来自动开启和关闭阀瓣，旨在防止介质倒流。这种阀门又被称作逆止阀、单向阀、逆流阀或背压阀，广泛应用于各种系统中，以保护泵及驱动电动机免受反转的影响，同时还可用于给辅助系统提供补给，确保其中的压力不会超过系统压力。在安装时，需要仔细遵循相关的安装方法和步骤。
1、在安装之前，务必移除阀芯中的木质支撑物，以确保其正常使用。
2、将底阀安装在水泵吸水管的底部，并确保其处于垂直位置。
3、启动前，先向引水管内注满水，然后迅速启动水泵，以创造吸水管内的半真空状态，从而将水吸入垂直管，完成泵水过程。
4、通常情况下，底阀无需检修。若需检修，只需打开底阀中口，更换阀芯橡胶垫，并按首次启动方法重新启动即可。
5、若底阀将用于酸碱浓度较高的流体中，建议选择不锈钢材质的水上式底阀。

H42X水泵水下吸管底端底阀操作应用案例故障排除：

1、若水泵无法出水，首先应检查底阀中的木质支撑物是否已移除。
2、同时，需确认引水管接口处是否存在漏气情况，并采取相应措施进行密封。
3、在启动水泵前，务必确保引水管道已充满水。
4、还需检查水泵的旋转方向是否正确，以避免倒转现象。
5、*后，应仔细检查水泵本身是否有漏气或损坏情况，以便及时进行维修或更换。

一、H42X水泵水下吸管底端底阀操作应用案例安装前的检查与准备

在安装水泵底阀之前，首先要对底阀进行细致的检查，确保其完好无损，没有裂痕或砂眼等缺陷。同时，要根据实际需求选择合适的底阀型号和规格，以保证其能够承受系统的工作压力和流量要求。

二、底阀的安装和工作原理

1. 安装过程：底阀应安装在水泵的吸水管下端，以确保在停泵时，底阀能自动关闭，从而阻止水流的倒流。安装时，需确保底阀与水泵吸水管紧密连接，无漏水现象。

2. 工作原理：当水泵开始工作时，随着水流的冲击力增大，底阀会逐渐开启，允许水流通过。而在水泵停止运转后，底阀的阀瓣会由于受重力而自动关闭，达到止回的效果。

三、电路系统的配置与使用

对于涉及水泵底阀的电路问题，务必确保电路设计合理且安全可靠。电路系统应有过载保护、短路保护及接地保护功能，以保障设备和人身安全。在操作电路时，必须由电工进行，避免因操作不当而导致的安全事故。

四、日常运维注意事项

1. 定期检查：应定期对水泵底阀进行检查，确保其处于良好的工作状态。检查内容包括底阀的密封性、阀瓣的灵活性等。

2. 清洗与维护：长时间使用后，底阀内部可能会积累泥沙或杂质，需要定期清洗。清洗时，应避免使用尖锐的工具以免损坏底阀。

3. 电路系统的维护：电路系统同样需要定期检查和维护，确保其安全可靠。对于老化的电线或损坏的元件，应及时更换。

通过以上的详细解析，我们不难发现，水泵底阀的正确使用方法并不复杂，关键在于日常的细致维护和正确的操作方法。只要做到这两点，就能确保水泵系统的稳定运行，延长设备的使用寿命。同时，对于电路系统的合理配置和安全操作也是保障水泵系统可靠运行的重要一环。
