J41F46衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。J41F46衬氟截止阀直通式，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。衬氟截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。气动衬氟截止阀是一种结合了气动执行机构的便利性和氟塑料衬里的耐腐蚀性能的阀门设备。以下是对气动衬氟截止阀的详细介绍：

一、J641F46直行程气动钢制衬氟截止阀操作应用案例产品概述

气动衬氟截止阀通过控制气动执行器产生的推力来驱动阀杆转动，实现阀门的开启和关闭。其内部采用氟塑料（如PTFE、FEP等）进行衬里，这使得阀门具有优异的耐腐蚀性能，能够抵抗多种强酸、强碱、有机溶剂等腐蚀性介质的侵蚀。

二、J641F46直行程气动钢制衬氟截止阀操作应用案例产品特点

耐腐蚀性强：由于采用了氟塑料衬里，气动衬氟截止阀能够确保在腐蚀性环境下的长期稳定运行。

密封性能好：阀门采用特殊的密封结构，确保在关闭状态下能够有效防止介质泄漏。氟塑料衬里与阀体、阀瓣紧密结合，形成可靠的密封面。

操作灵活：气动执行机构使得阀门操作灵活方便，能够迅速响应控制信号，实现阀门的快速开启和关闭。

结构紧凑：阀门设计紧凑，占用空间小，便于安装和维护。同时，气动执行机构与阀门的连接也采用紧凑结构，提高了整体系统的可靠性。

多种规格型号：根据实际需求，提供多种规格型号供选择，满足不同管道系统的需求。

三、J641F46直行程气动钢制衬氟截止阀操作应用案例工作原理

气动衬氟截止阀的工作原理主要是利用压缩空气作为动力源，通过主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下或提起阀杆，带动阀芯上下动作，使阀门打开或关闭。

四、J641F46直行程气动钢制衬氟截止阀操作应用案例应用领域

气动衬氟截止阀被广泛应用于石油、化工、冶金、制药等行业中，特别是在处理腐蚀性介质时表现出色。例如，在炼油、气体处理和传输过程中，它可以用于处理有腐蚀性的液体或气体。

五、J641F46直行程气动钢制衬氟截止阀操作应用案例注意事项

在安装和使用过程中，应确保气动衬氟截止阀的介质流向与阀体所示箭头方向一致。

手轮、手柄及传动机构不允许作起吊用，以免损坏阀门。

定期检查和维护阀门，确保其正常运行和延长使用寿命。

综上所述，气动衬氟截止阀以其优异的耐腐蚀性能、良好的密封性能和灵活的操作性能，在工业生产中发挥着重要作用。

二、J641F46直行程气动钢制衬氟截止阀操作应用案例特点：
    为保证管路介质不与阀门壳体材料直接接触，本产品中阀体，阀盖，阀瓣等内件均设计成氟塑料衬里部件；阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；该系列阀门规格齐全，耐腐蚀性能*，是化工、制药、电子、环保、石化、原油和天然气等输送管道的理想用阀。

三、J641F46直行程气动钢制衬氟截止阀操作应用案例技术参数:
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
设计与制造：GB12235
结构长度：GB12221(1系列)
法兰连接尺寸：GB2416

执行标准

设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78 JB/T 79
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928

产品优点

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。 　
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。 　
4、水锤现象不易产生。原因是关闭时间长。

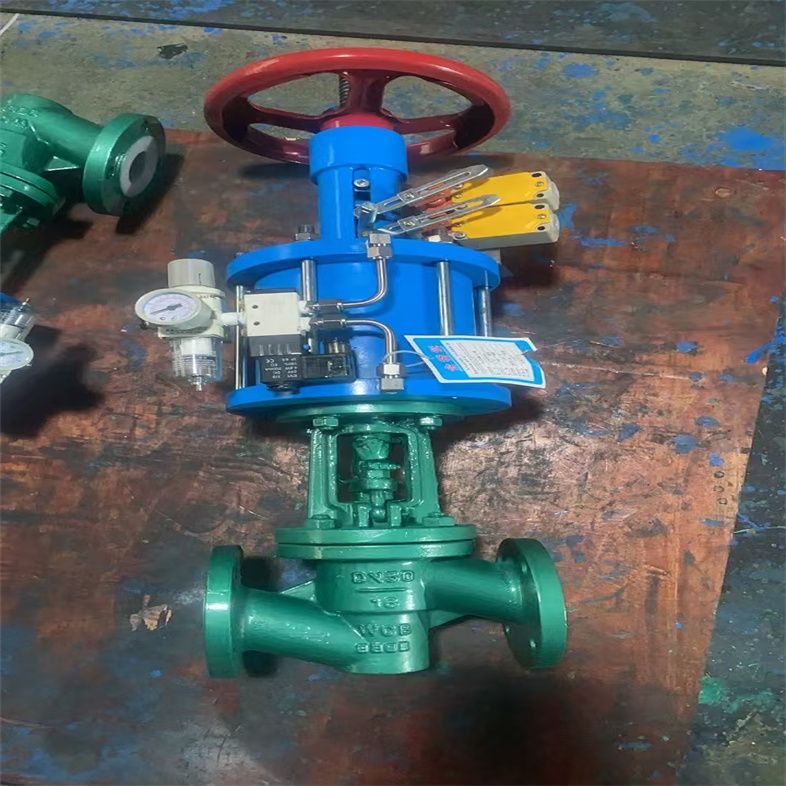

J641F46直行程气动钢制衬氟截止阀操作应用案例

J641F46直行程气动钢制衬氟截止阀操作应用案例性能规范

J641F46直行程气动钢制衬氟截止阀操作应用案例外形结构图

J641F46直行程气动钢制衬氟截止阀操作应用案例主要外形尺寸

气动截止阀的安装和调试是确保其正常运行和发挥性能的重要环节。

J641F46直行程气动钢制衬氟截止阀操作应用案例安装方面：

首先，应选择合适的安装位置，确保阀门便于操作和维护，同时要避免受到外力冲击和高温环境的影响。在安装前，要对管道进行清洗，去除杂质和污垢，以防止堵塞阀门。安装时，要保证阀门的进出口方向正确，一般阀体上会有标识。采用合适的法兰或螺纹连接方式，确保连接牢固可靠，避免泄漏。对于需要进行气动控制的截止阀，要正确连接气源管路，并安装相应的气动控制元件，如气缸、电磁阀等。

调试方面：

调试前，要先检查阀门的外观是否有损坏，各部件是否安装到位。接通气源后，进行气动操作试验，观察阀门的开启和关闭动作是否灵活、平稳，是否能准确地到达指定位置。检查气动控制元件的工作状态，如电磁阀的通电和断电情况，气缸的伸缩是否正常。在调试过程中，要注意压力的控制，避免过高的压力对阀门和管道造成损坏。可以逐步增加或降低气源压力，观察阀门的响应情况。同时，要检查阀门的密封性能，通过泄漏测试来确定是否存在泄漏现象。如果发现问题，应及时进行调整和维修，直到阀门满足设计要求和使用标准。

总之，气动截止阀的安装和调试需要仔细操作，严格按照相关标准和规范进行，以确保其安全、可靠地运行。

J641F46直行程气动钢制衬氟截止阀操作应用案例气动截止阀的正确安装方法如下：

1、在安装前，先检查截止阀的型号、规格和工作压力是否和管道系统相匹配。确保选用的截止阀符合使用要求。

2、将截止阀安装在管道系统上，确保阀门的进口和出口与管道的连接口相对应。使用螺栓或焊接等方式将阀门固定在管道上。

3、在安装之前，应先清洗和冲洗管道系统，确保管道内无杂质和异物。防止杂质进入截止阀内部。

4、在安装之前，检查截止阀的阀盖和阀体是否完好无损，确保没有漏气和泄漏现象。如有发现问题，应及时更换和修复。

5、在安装之前，检查阀门的密封圈是否完好并正确安装。确保阀门的密封性能良好。

6、安装后，进行压力测试，检查截止阀的密封性能和工作状态。确保截止阀可以正常开启和关闭，并无泄漏现象。

7、在安装完毕后，应将阀门的操作方式和位置标识清晰标注，方便操作和维护人员使用。

8、在安装后的使用过程中，定期对截止阀进行维护和保养，保持阀门的良好工作状态，延长使用寿命。
