J41F46-16C型手动直通衬氟截止阀技术规范

J41F46-16C型手动直通衬氟截止阀技术规范

J41F4-16、J41F46-16 型衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、*和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用。 广泛适用于：化工、制酸、制碱、冶炼、稀土、、染料、医药、造纸、电镀、酸洗、无线电、化成箔等行业。适用温度：-60℃至200℃。

J41F46-16C型手动直通衬氟截止阀技术规范产品特点
1.氟塑料全衬里J41F46型直通式截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通 径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

【J41F46-16C型手动直通衬氟截止阀技术规范执行标准】

设计规范：GB/T 12233 GB/T 12235

结构长度：GB/T 12221

连接法兰：JB/T 78 JB/T 79

试验与检验：GB/T 13927

产品标识：GB/T 12220

供货规范：JB/T 7928

【J41F46-16C型手动直通衬氟截止阀技术规范性能规范】

J41F46-16C型手动直通衬氟截止阀技术规范主要外形和连接尺寸

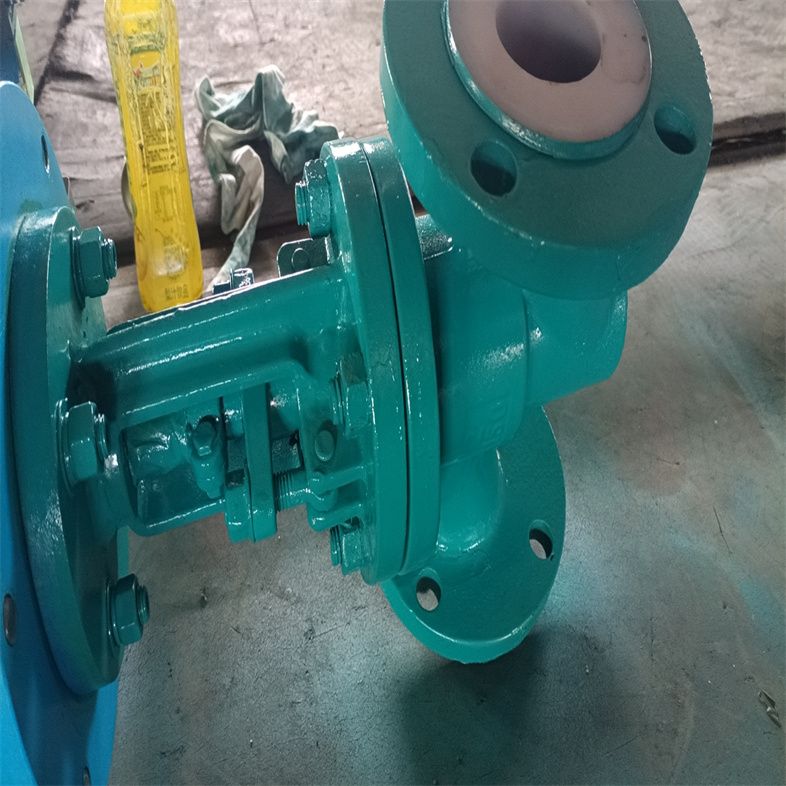

【J41F46-16C型手动直通衬氟截止阀技术规范结构图片】

衬氟截止阀是一种广泛应用于化工、石油、电力、冶金等行业的阀门，具有耐腐蚀、耐高温的特点。它采用聚四氟乙烯材料（简称PTFE）作为内衬材料，能够有效地防止介质对阀体的腐蚀，延长阀门的使用寿命。以下是衬氟截止阀的安装和维护方法。

安装和维护钢衬四氟需要遵循一系列步骤和注意事项，以确保其正常运行和延长使用寿命。

安装钢衬四氟的步骤：

1、安装前准备：确定施工区域，并对施工区域进行清理和整理。确认所需的钢衬四氟管、接头、阀门、法兰等设备材料是否齐全，并进行检查，确保无损坏和质量问题。准备好所需的起重设备、安全工具和检测仪器等，保证施工顺利进行。确保施工人员具备相关的资质和证书，并有经验的技术人员进行指导。

2、安装过程中的关键点：根据工程要求和技术规范进行管道设计，包括管道布局、管道尺寸、支座设置等。在安装过程中，保持工作区域的洁净，防止杂质进入管道内部。对于焊接连接的部分，注意焊接操作的规范，确保焊缝质量符合标准要求。对管道连接处和接头等位置进行严密的密封处理，以防止介质泄漏和腐蚀。合理设置支架和吊架，保证管道的固定和支撑，防止管道产生位移变形。根据设计要求对阀门和泵进行正确的安装和调试。

3、安装后的检查与测试：安装完成后，进行必要的检查和测试，包括管道的连接是否紧固、密封件是否完好等。在正式运行之前，进行压力测试和泄露检测，确保管道系统的完整性和可靠性。

4、维护钢衬四氟的指南：

• 定期检查：定期对钢衬四氟管道进行检查，包括外观检查、内部腐蚀检测等，发现问题及时修复。

• 清洗保养：定期清洗管道内部，清除管道内的积垢、污垢，保持管道内的流畅。使用合适的清洁剂和工具，避免对四氟乙烯内衬层造成损害。

• 防腐维修：针对管道腐蚀和损坏部位，进行防腐维修工作，如补漆、更换衬里等，以提高管道的耐腐蚀性能。

• 安全管理：对工作人员进行安全教育和培训，强化安全意识，确保工作安全。

综上所述，安装和维护钢衬四氟需要严格按照相关步骤和注意事项进行操作，以确保其性能稳定、安全可靠。

一、J41F46-16C型手动直通衬氟截止阀技术规范衬氟截止阀安装
确定合适的安装位置：根据工艺要求和管道布局，确定衬氟截止阀的安装位置，确保方便操作和维护。
清洗管道：在安装阀门之前，应将管道内的杂质和污垢清除干净，防止对阀门的损坏和堵塞。
涂抹润滑剂：在阀门轴上涂抹适量的润滑剂，以便后续操作的顺畅。
安装密封垫圈：将密封垫圈安装在阀门法兰之间，确保阀门的密封性能。
调整阀门位置：根据实际需要，调整阀门的开度和关闭位置，以满足工艺操作的要求。
连接管道：使用合适的连接方式，将阀门与管道连接牢固，确保无泄漏现象。
二、J41F46-16C型手动直通衬氟截止阀技术规范衬氟截止阀维护
定期清洗阀门：定期对衬氟截止阀进行清洗，清除内部的污垢和杂质，保持阀门的畅通性能。
检查密封性能：定期检查阀门的密封性能，确保阀门关闭时无泄漏，开度调整灵活。
润滑轴承：定期涂抹润滑剂到阀门轴承上，保证阀门操作顺畅，减少磨损。
检查阀门法兰螺栓：定期检查阀门法兰螺栓的紧固情况，如有松动及时加紧。
检查阀体腐蚀情况：定期检查阀体的腐蚀情况，如有严重腐蚀或损坏应及时更换。
注意阀门操作：在操作阀门时，要避免过大的力量或过快的开关速度，以免损坏阀门。
三、J41F46-16C型手动直通衬氟截止阀技术规范常见问题及对策
泄漏：如果发现阀门泄漏，可以首先检查阀门的密封性能，如果密封垫圈损坏可更换新的密封垫圈。如果阀门本身损坏严重，应更换新的阀门。
卡死：如果阀门在使用过程中出现卡死现象，首先可以尝试涂抹润滑剂来解决。如果润滑剂无效，可能是阀门内部存在严重杂质或损坏，需进行更换或清洗。
闷转现象：有时候阀门操作起来非常困难，操作杆转动时有明显的阻力，这可能是由于阀门内部积聚了大量污垢，需要及时清洗。
噪音：如果阀门操作过程中有异响或噪音，可能是因为阀门内部存在杂质，或者是由于阀门的设计不合理，需对阀门进行检查和维修。

J41F46-16C型手动直通衬氟截止阀技术规范安装时管道条件的注意事项

1. 管道清洁度安装前务必确保管道内部清洁无杂物。杂质可能会影响阀门的正常关闭和开启，导致密封不严或阀门磨损。可通过吹扫、冲洗管道等方式进行清理。

2. 管道口径匹配要保证气动截止阀的口径与管道口径，以确保流体顺畅通过。若口径不匹配，会造成流体流速异常，增加阀门工作负担，甚至影响整个系统的运行效率。

3. 管道连接牢固管道与气动截止阀的连接必须牢固可靠，防止出现泄漏。安装过程中要严格按照规范操作，确保连接处密封良好，避免因松动导致介质泄漏，引发安全隐患。

4. 管道支撑合理设置管道支撑，避免阀门承受过多额外应力。良好的支撑能保证阀门在运行过程中处于稳定状态，减少因管道变形或振动对阀门造成的损坏，延长阀门使用寿命。

5. 管道流向标识明确管道内流体的流向，并确保气动截止阀的安装方向与流向。正确的流向安装可保证阀门正常发挥作用，防止因安装方向错误影响流体控制效果。
