GUD电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。电动真空球阀是一种专为真空系统设计的自动化控制阀门，通过电动执行机构实现介质流体的快速启闭或调节，广泛应用于高精度工业领域。以下是其核心特性及技术参数：真空球阀是一种重要的阀门类型，在工业生产中具有广泛的应用。以下是对真空球阀的详细介绍：

一、GUD电动高真空固定法兰式球阀操作应用案例工作原理

真空球阀的工作原理是利用阀杆驱动球体旋转，通过球体与阀座之间的密封配合，实现气流的通断和流量调节。

1. 通断原理：当球体旋转到与阀座接触的位置时，阀门处于关闭状态，气流无法通过；当球体旋转离开阀座的位置时，阀门处于开启状态，气流可以通过。

2. 流量调节原理：通过改变球体的旋转角度，可以改变阀门的开度，从而实现气流流量的调节。当球体旋转角度较小时，阀门开度较小，气流流量较小；当球体旋转角度较大时，阀门开度较大，气流流量较大。

3. 密封原理：真空球阀的密封主要依靠球体与阀座之间的密封配合实现。在阀门关闭状态下，球体与阀座之间形成紧密的密封，防止气体泄漏；在阀门开启状态下，球体与阀座之间保持一定的间隙，使气流能够顺利通过。

二、GUD电动高真空固定法兰式球阀操作应用案例常见材质

真空球阀的常见材质包括不锈钢、铝合金和一些特种合金，这些材料因其耐腐蚀性、高强度和良好的加工性能而被选用。

1. 不锈钢：具有优异的耐腐蚀性，能够在多种腐蚀性介质中长期使用而不受损。此外，不锈钢还具有较高的强度和硬度，能够承受较大的压力和冲击。

2. 铝合金：具有轻质、高强度和良好的加工性能，使得铝合金真空球阀在航天、航空等领域具有广泛的应用。此外，铝合金还具有较好的耐腐蚀性，适用于一些特定的腐蚀性环境。

3. 特种合金：如哈氏合金、蒙乃尔合金等，这些合金通常具有更高的耐腐蚀性和强度，能够承受更极端的工作环境，在某些特定的化工、海洋等环境中表现出色。

三、GUD电动高真空固定法兰式球阀操作应用案例连接形式

真空球阀的连接形式主要有法兰连接和螺纹连接两种。

1. 法兰连接：包括光滑式、榫槽式、梯形槽式、透镜式和O形圈式等多种类型，适用于不同压力和工作环境的阀门。

2. 螺纹连接：分为直接密封和间接密封两种，直接密封是内外螺纹直接起密封作用，间接密封则是通过螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

四、GUD电动高真空固定法兰式球阀操作应用案例产品特点

1. 结构简单：真空球阀的结构相对简单，易于安装和维护。

2. 密封性好：球体与阀座之间的密封配合使得真空球阀具有优异的密封性能。

3. 操作方便：通过旋转球体即可实现气流的通断和流量调节，操作方便灵活。

4. 适用范围广：真空球阀可用于真空、低压以及正负压同用的场合，适用于多个行业领域。

五、GUD电动高真空固定法兰式球阀操作应用案例应用范围

真空球阀在多个行业领域中都有广泛的应用，包括但不限于：

1. 石油和天然气工业：用于控制油气流向、调节压力和防止泄漏。

2. 化工工业：用于控制流体的流动和压力，常见于储罐、反应器、管道等设备中的控制系统。

3. 电力工业：用于锅炉、发电机组和冷却系统等设备中，控制冷却水和蒸汽流动。

4. 食品和饮料工业：由于结构简单、易于清洗和维护，常用于流体控制，如调节流量、混合和分配物料等。

5. 制药工业：用于控制药品流向、调节压力和温度，以确保生产过程的安全和稳定性。

1. GUD电动高真空固定法兰式球阀操作应用案例基本结构与工作原理

驱动方式：采用回转型电动执行器，通过外接电源（AC220V/DC24V等）或控制信号（4-20mA）驱动阀杆带动球芯90°旋转，实现开关或流量调节。

密封设计：球面密封结构（球体与阀座间）配合聚四氟乙烯（PTFE）、氟橡胶等材料，确保真空环境下漏率≤1.3×10Pa·m³/s。

阀体材质：主体为304/316L不锈钢，耐腐蚀且适应高纯度介质。

2. GUD电动高真空固定法兰式球阀操作应用案例关键性能参数

压力范围：1.3×10Pa（超高真空）至6×10Pa（低压）。

温度适应性：标准密封件-30℃～+120℃，耐高温型可达+230℃。

连接方式：支持法兰（光滑式、凹凸式等六种）、快卸法兰（GB4982标准）及螺纹连接。

通径规格：DN10-DN200，部分型号支持全通径设计以减少流阻。

GUD电动高真空固定法兰式球阀操作应用案例主要零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

GUD电动高真空固定法兰式球阀操作应用案例螺纹连接结构图

螺纹连接的外形及连接尺寸(mm) (JB919)

Model型号	DN	G	H	E	L
GUD-10(G)	10	1/4"	153	157	68
GUD-16(G)	16	1/2"	172	157	72
GUD-20(G)	20	3/4"	178	157	82
GUD-25(G)	25	1"	187	157	90
GUD-32(G)	32	1-1/4"	206	157	112
GUD-40(G)	40	1-1/2"	212	157	120
GUD-50(G)	50	2"	265	157	145
GUD-63(G)	63	2-1/2"	305	207	185
GUD-80(G)	80	3"	330	207	210
GUD-100(G)	100	4"	350	207	268

活套法兰连接结构图

活套法兰连接的外形及连接尺寸(mm) (GB6070)

Model 型号	DN	D	Do	H	E	L	n-φc
GUD-10(F)	10	55	40	153	157	84	4-φ6.6
GUD-16(F)	16	60	45	172	157	84	4-φ6.6
GUD-25(F)	25	70	55	187	157	114	4-φ6.6
GUD-32(F)	32	90	70	206	157	140	4-φ9
GUD-40(F)	40	100	80	212	157	160	4-φ9
GUD-50(F)	50	110	90	265	157	170	4-φ9
GUD-63(F)	63	130	110	305	207	195	4-φ9
GUD-80(F)	80	145	125	330	207	203	8-φ9
GUD-100(F)	100	165	145	350	207	280	8-φ9

快卸法兰连接结构图

快卸法兰连接的外形及连接尺寸(mm) (GB4982)

Model 型号	DN	D1	D	H	E	L
GUD-10(KF)	10	12.2	30	153	157	84
GUD-16(KF)	16	17.2	30	172	157	84
GUD-25(KF)	25	26.2	40	187	157	114
GUD-32(KF)	32	34.2	55	206	157	140
GUD-40(KF)	40	41.2	55	212	157	160
GUD-50(KF)	50	52.2	75	265	157	170



六、GUD电动高真空固定法兰式球阀操作应用案例维护与保养

为了确保真空球阀的正常运行和延长使用寿命，需要进行定期的维护和保养。具体包括：

1. 定期检查：检查阀门的密封性能、球体与阀座的磨损情况以及连接部位的紧固程度。

2. 清洗与润滑：定期清洗阀门内部的污垢和杂质，并对球体、阀座等部件进行润滑处理。

3. 更换易损件：如发现球体、阀座等部件磨损严重或损坏，应及时更换以保证阀门的密封性能和使用寿命。

综上所述，真空球阀凭借其优异的工作性能、广泛的适用范围以及方便的维护保养等特点，在工业生产中发挥着重要的作用。

真空法兰在众多涉及真空系统的领域中有着至关重要的作用，正确的安装方法和严格遵循注意事项是确保真空系统稳定运行、实现预期性能的关键。

GUD电动高真空固定法兰式球阀操作应用案例安装前的准备工作

1. 检查真空法兰及相关部件

在安装真空法兰之前，需要仔细检查其外观。查看法兰表面是否有裂纹、砂眼、变形等缺陷。对于连接面，要确保其平整光滑，无明显的划痕或凸起，否则可能会影响密封性能。同时，检查配套的螺栓、螺母、垫片等连接件，确保其规格正确、无损坏。螺栓的螺纹应完整，无滑丝现象；垫片的材质需符合使用要求，且无老化、破损等问题。

2. 清洁真空法兰及连接部位

使用合适的清洁剂和工具，彻底清除法兰表面及连接部位的油污、灰尘、铁锈等杂质。这一步骤十分关键，因为杂质的存在可能会影响法兰之间的贴合度以及密封效果。清洁后，用干净的布将表面擦干，防止再次沾染杂质。

3. 确认安装位置和尺寸

根据真空系统的设计要求，准确确定真空法兰的安装位置。在安装前，要测量安装位置的尺寸，确保与法兰的尺寸相匹配。特别要注意连接管道的直径、壁厚等参数，保证能够与法兰顺利连接。同时，要考虑到后续维护和检修的便利性，预留出足够的操作空间。

GUD电动高真空固定法兰式球阀操作应用案例真空法兰的安装方法

1. 垫片安装

将合适的垫片放置在法兰密封面上。垫片的选择应根据真空系统的工作压力、温度、介质等因素来确定。常见的垫片材料有橡胶、金属缠绕垫等。在放置垫片时，要确保其位置准确，完全覆盖密封面，避免出现偏移或褶皱。对于一些特殊的垫片，可能需要涂抹适量的密封胶来增强密封效果，但要注意密封胶的使用量和涂抹均匀度。

2. 法兰对接

将两个需要连接的法兰对准，使螺栓孔完全对齐。在对接过程中，要尽量保证法兰的平行度，避免出现倾斜。可以使用专用的工具，如定位销等，来辅助法兰的对准。如果法兰连接的是管道，要确保管道的中心线与法兰的中心线重合，以减少应力集中。

3. 螺栓紧固

将螺栓穿过法兰的螺栓孔，并旋上螺母。在紧固螺栓时，要按照一定的顺序进行，通常采用对角紧固的方式。先将所有螺栓初步拧紧，然后再逐步加大扭矩，使螺栓均匀受力。在紧固过程中，要使用合适的扳手，避免螺栓因用力过大而损坏。同时，要注意螺栓的拧紧力矩，应符合相关标准或设计要求。

GUD电动高真空固定法兰式球阀操作应用案例安装过程中的注意事项

1. 避免密封面损伤

在整个安装过程中，要特别注意保护法兰的密封面。在搬运、对接和紧固螺栓时，防止工具或其他物体刮伤密封面。如果密封面受损，即使安装完成后，也可能会出现泄漏现象，影响真空系统的性能。一旦发现密封面有轻微损伤，应及时进行修复或更换法兰。

2. 防止异物进入真空系统

在安装过程中，要采取措施防止异物进入真空系统。例如，在法兰对接时，要对管道和法兰内部进行遮盖，避免灰尘、杂物等进入。在拧紧螺栓等操作过程中，也要注意周围环境的清洁，防止金属屑等异物掉入系统。一旦有异物进入真空系统，可能会影响真空泵的正常运行，甚至损坏设备。

3. 注意温度和压力对安装的影响

如果真空系统在安装后需要在特定的温度和压力条件下运行，那么在安装过程中就要考虑这些因素。例如，对于在高温环境下工作的真空法兰，要选择耐高温的垫片材料和连接件。在紧固螺栓时，要考虑到温度变化可能导致的螺栓热胀冷缩，预留一定的调整空间。对于高压环境下的真空系统，更要严格按照设计要求进行安装，确保法兰连接的密封性和强度。

安装后的检查与测试

1. 外观检查

安装完成后，首先要对真空法兰的安装外观进行检查。查看法兰连接是否紧密，螺栓是否拧紧，垫片是否有外露或变形等情况。同时，检查法兰周围是否有明显的损伤或损坏迹象。如果发现问题，应及时进行调整和修复。

2. 真空度测试

进行真空度测试是检验真空法兰安装是否合格的重要环节。使用真空测量设备，对真空系统进行抽真空操作，观察系统的真空度变化情况。如果真空度能够达到预期要求，且保持稳定，说明法兰的安装密封性能良好。如果真空度无法达到要求或出现波动，就需要对系统进行检查，查找可能存在的泄漏点，通常泄漏点可能出现在法兰连接处，需要重新检查垫片安装和螺栓紧固情况。

总之，真空法兰的安装需要严格按照正确的方法进行，并充分注意各个环节的注意事项。从安装前的准备到安装过程中的操作，再到安装后的检查与测试，每一步都关系到真空系统的稳定运行和性能。只有做好每一个细节，才能确保真空法兰发挥其应有的作用，为真空系统的正常工作提供保障。

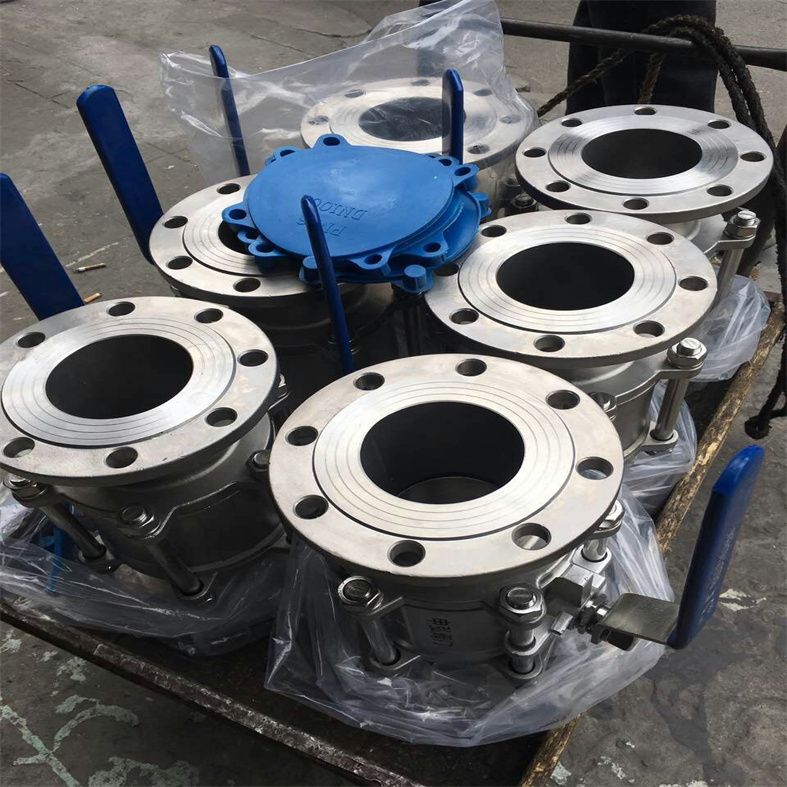

GUD电动高真空固定法兰式球阀操作应用案例





一、GUD电动高真空固定法兰式球阀操作应用案例选定安装位置

1、确定法兰球阀的安装位置，应在易于操作、维护方便的位置。

2、法兰球阀的安装基础应平整，牢固，不得有松动和倾斜现象。

二、管道连接

1、确认管道的口径、工作压力和介质，以便正确地选用法兰球阀。

2、连接管道前，要仔细检查管道内的杂质，防止杂质进入法兰球阀内部，影响使用效果。

3、确保管道连接法兰和法兰球阀的垫片、密封圈等零件质量可靠，能够保证密封性。

三、安装步骤

1、进行法兰球阀的试装，检查其导向、活塞杆连杆、密封面与密封性能是否良好。

2、安装法兰球阀时，要根据法兰球阀的安装方向，将法兰球阀的法兰联接管道。

3、在法兰球阀和管道连接时，尤其是确认好法兰、密封圈的数量和型号，并按规定对法兰的螺栓进行均匀紧固。

4、安装好法兰球阀后，要进行卡尺量的，并根据所配置的动力决定电动法兰球阀的通电方式，并在空载状态下进行试运行检查性能。

四、注意事项

1、在法兰球阀进行操作时，要避免过大的力量，以免导致法兰球阀的损坏。

2、当法兰球阀处于关闭状态时，应确保密封性合格，以防漏水。

3、在清洗法兰球阀时，不能使用酸、碱等有害物质，应注意清洁剂的选择。

4、在维修和更换法兰球阀的密封圈时，要注意防护，避免密封圈松动或出现问题后，导致法兰球阀的泄漏现象。

总之，法兰球阀的安装操作前，应先进行检查和试运行，对于发现的问题及时处理，以确保其正常的使用和长寿命。
